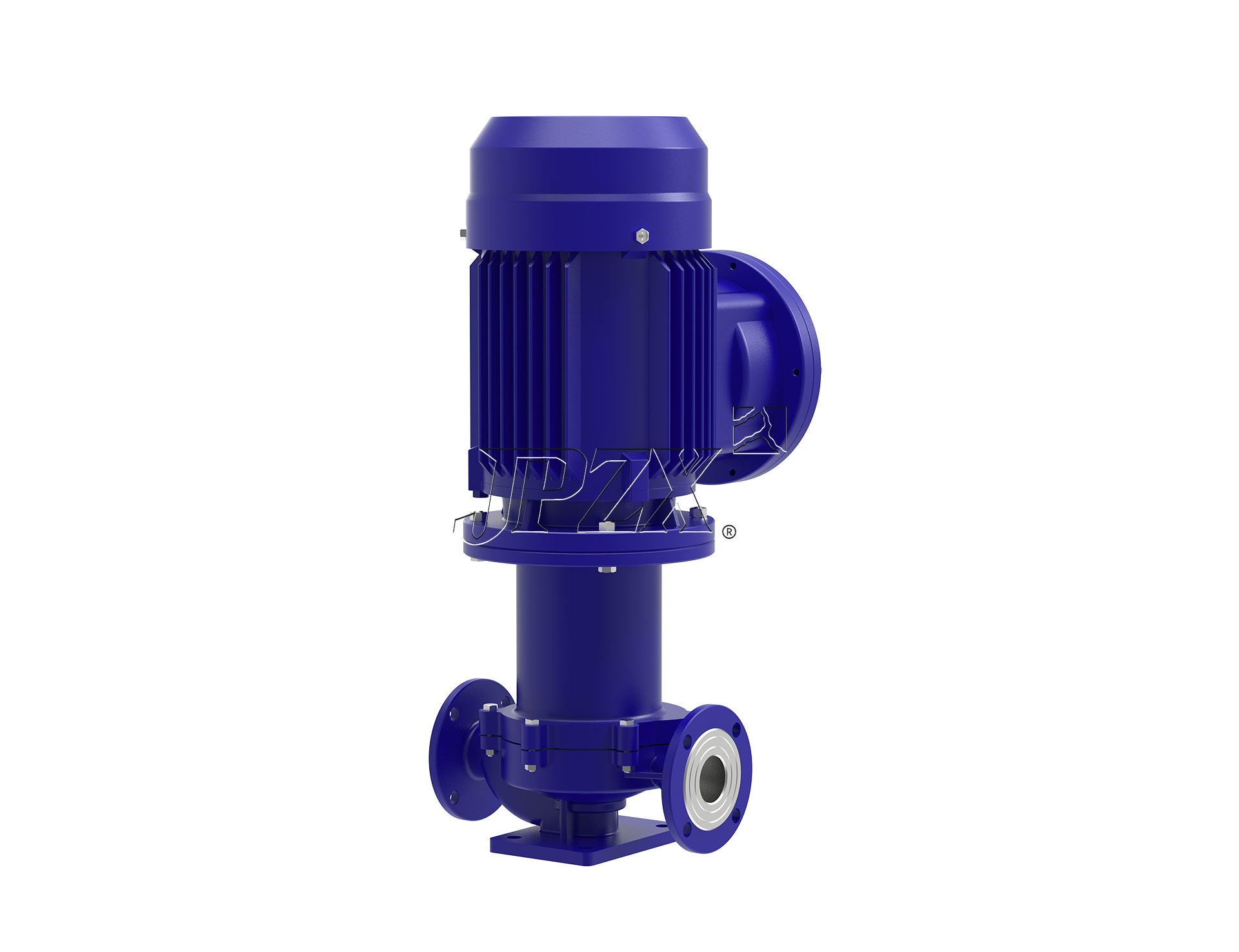

产品概述
CQB‑L：L = 立式管道型，立式管道磁力离心泵，进出口同轴线，像管道泵一样直接串在管路上；磁力驱动零泄漏，过流不锈钢 304/316/316L；性能参数和卧式 CQB 一致，安装形式改为立式，电机朝上
型号意义
CQ：磁力驱动离心泵
B：不锈钢过流部件（304/316/316L）
L：立式管道结构
50：进口 DN50；32：出口 DN32；160：叶轮直径 mm
核心结构
立式管道式：泵体进出口法兰同轴，可直接串联管路，无需底座找平；电机竖直向上安装。
磁力耦合传动：无机械轴封，全静密封零泄漏；外磁钢电机带动，磁场驱动内磁‑叶轮。
过流件：不锈钢 304/316/316L；滑动轴承碳化硅 SiC；隔离套不锈钢 / 哈氏合金。
整体直联结构，大部分零件可与卧式 CQB 磁力泵互换
产品特点
零泄漏：无轴封，输送易燃易爆、有毒、贵重腐蚀性介质。
立式管道安装：进出口直线对接管道，占地小，无需泵底座，节省设备空间，适配机组、撬装设备。
振动小、噪音低；水力性能和同规格卧式 CQB 磁力泵一致，零部件通用性强浙江扬子江...。
管路重量由法兰承担，安装简便
适用工况
适合：管道循环、撬装设备、空间受限现场，常温腐蚀性清液。
典型场景：反应釜循环、过滤系统循环、制药、精细化工、电镀、环保、溶剂输送。
结构图纸
性能参数
| 参数 型号CQB-L |
流量 Q m³/h |
扬程 H m |
汽蚀余量 (NPSH)r m |
转速 n r/min |
轴功率 Pa kW |
效率 η % |
配带电机功率kW | ||
| 介质密度g/cm³ | |||||||||
| <1 | <1.3 | <1.84 | |||||||
| 32-20-125 | 1.9 3.2 3.8 |
20 20 18.5 |
5.0 | 2900 | 0.49 0.58 0.62 |
23 30 31 |
Y
YB 801-2
0.75
|
Y
YB 802-2
1.1
|
Y
YB 90S-2
1.5
|
| 32-20-160 | 1.9 3.2 3.8 |
34 32 29 |
3.5 | 2900 | 0.84 0.99 1.03 |
21 28 29 |
Y
YB 802-2
1.1
|
Y
YB 90S-2
1.5
|
Y
YB 90L-2
2.2
|
| 40-25-105 | 3.8 6.3 7.5 |
13 12.5 11 |
6.0 | 2900 | 0.42 0.55 0.56 |
32 39 40 |
Y
YB 801-2
0.75
|
Y
YB 802-2
1.1
|
Y
YB 90S-2
1.5
|
| 40-25-125 | 3.8 6.3 7.5 |
22 20 18.5 |
5.0 | 2900 | 0.81 0.98 1.05 |
28 35 36 |
Y
YB 802-2
1.1
|
Y
YB 90L-2
2.2
|
Y
YB 100L-2
3.0
|
| 40-25-160 | 3.8 6.3 7.5 |
34 32 29 |
3.5 | 2900 | 1.41 1.72 1.79 |
25 32 33 |
Y
YB 90L-2
2.2
|
Y
YB 100L-2
3.0
|
Y
YB 112M-2
4.0
|
| 40-25-200 | 3.8 6.3 7.5 |
52.5 50 48 |
3.5 | 2900 | 3.02 3.43 3.77 |
18 25 26 |
Y
YB
112M-2
4.0
|
Y
YB
132S1-2
5.5
|
Y
YB
132S2-2
7.5
|
| 50-40-85 | 7.5 12.5 15 |
9 8 7.5 |
3.5 3.5 4.0 |
2900 | 0.46 0.56 0.61 |
40 49 50 |
Y
YB
802-2
0.75
|
Y
YB
802-2
1.1
|
Y
YB
90S-2
1.5
|
| 50-32-105 | 7.5 12.5 15 |
13 12.5 11 |
3.5 3.5 4.0 |
2900 | 0.76 0.91 0.94 |
35 47 48 |
Y
YB 802-2
1.1
|
Y
YB 90S-2
1.5
|
Y
YB 90L-2
2.2
|
| 50-32-125 | 7.5 12.5 15 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 | 1.49 1.62 1.63 |
30 42 43 |
Y
YB 90L-2
2.2
|
Y
YB 100L-2
3.0
|
Y
YB 112M-2
4.0
|
| 50-32-160 | 7.5 12.5 15 |
34 32 29 |
3.5 3.5 4.0 |
2900 | 2.48 2.79 2.96 |
28 39 40 |
Y
YB 100L-2
3.0
|
Y
YB 112M-2
4.0
|
Y
YB 132S1-2
5.5
|
| 50-32-200 | 7.5 12.5 15 |
52.5 50 48 |
3.5 3.5 4.0 |
2900 | 5.10 5.49 6.13 |
21 31 32 |
Y
YB 132S1-2
7.5
|
Y
YB 132S1-2
7.5
|
Y
YB 160M1-2
11
|
| 50-32-250 | 7.5 12.5 15 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 | 9.57 10.89 13.32 |
17.5 25 26 |
Y
YB 160M2-2
15
|
Y
YB 160L-2
18.5
|
Y
YB 180M-2
22
|
| 65-50-125 | 15 25 30 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 | 2.25 2.67 2.91 |
40 51 52 |
Y
YB 100L-2
3.0
|
Y
YB 112M-2
4.0
|
Y
YB 132S1-2
5.5
|
| 65-50-160 | 15 25 30 |
34 32 29.5 |
3.5 3.5 4.0 |
2900 | 4.34 5.07 5.48 |
32 43 44 |
Y
YB 132S1-2
5.5
|
Y
YB 132S1-2
7.5
|
Y
YB 160M1-2
11
|
| 65-40-200 | 15 25 30 |
53 50 47 |
3.5 3.5 4.0 |
2900 | 8.66 9.20 10.1 |
25 37 38 |
Y
YB 160M1-2
11
|
Y
YB 160M2-2
15
|
Y
YB 160L-2
18.5
|
| 65-40-250 | 15 25 30 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 | 13.4 14.72 16.88 |
25 37 38 |
Y
YB 160L-2
18.5
|
Y
YB 180M-2
22
|
Y
YB 200L-2
30
|
| 80-65-125 | 30 50 60 |
22.5 20 18 |
4.0 4.0 4.5 |
2900 | 4.48 5.24 5.55 |
41 52 53 |
Y
YB 132S1-2
5.5
|
Y
YB 132S2-2
7.5
|
Y
YB 160M1-2
11
|
| 80-65-160 | 30 50 60 |
34 32 29 |
4.0 4.0 4.5 |
2900 | 7.72 9.08 9.67 |
36 48 49 |
Y
YB 160M1-2
11
|
Y
YB 160M2-2
15
|
Y
YB 160L-2
18.5
|
| 80-50-200 | 30 50 60 |
53 50 47 |
4.0 4.0 4.5 |
2900 | 12.03 14.80 16.34 |
36 46 47 |
Y
YB 160L-2
18.5
|
Y
YB 180M-2
22
|
Y
YB 200L1-2
30
|
| 80-50-250 | 30 50 60 |
84 80 75 |
4.0 4.0 4.5 |
2900 | 19.06 23.68 26.07 |
36 46 47 |
Y
YB 200L1-2
30
|
Y
YB 200L2-2
37
|
Y
YB 225M-2
45
|
| 100-80-125 | 60 100 120 |
23 20 16.5 |
4.0 4.0 4.5 |
2900 | 8.35 9.73 9.46 |
45 56 57 |
Y
YB 160M1-2
11
|
Y
YB 160M2-2
15
|
Y
YB 160L-2
18.5
|
| 100-80-160 | 60 100 120 |
35 32 28 |
4.0 4.0 4.5 |
2900 | 12.43 15.85 16.34 |
46 55 56 |
Y
YB 160L-2
18.5
|
Y
YB 180M-2
22
|
Y
YB 200L1-2
30
|
| 100-65-200 | 60 100 120 |
54 50 47 |
4.0 4.0 4.5 |
2900 | 21.01 25.69 28.44 |
42 53 56 |
Y
YB 200L1-2
30
|
Y
YB 200L2-2
37
|
Y
YB 225M-2
45
|
| 100-65-250 | 60 100 120 |
86 80 74.5 |
4.0 4.0 4.5 |
2900 | 37.98 45.39 49.69 |
37 48 49 |
Y
YB 225M-2
45
|
Y
YB 250M-2
55
|
Y
YB 280S-2
75
|
