产品概述

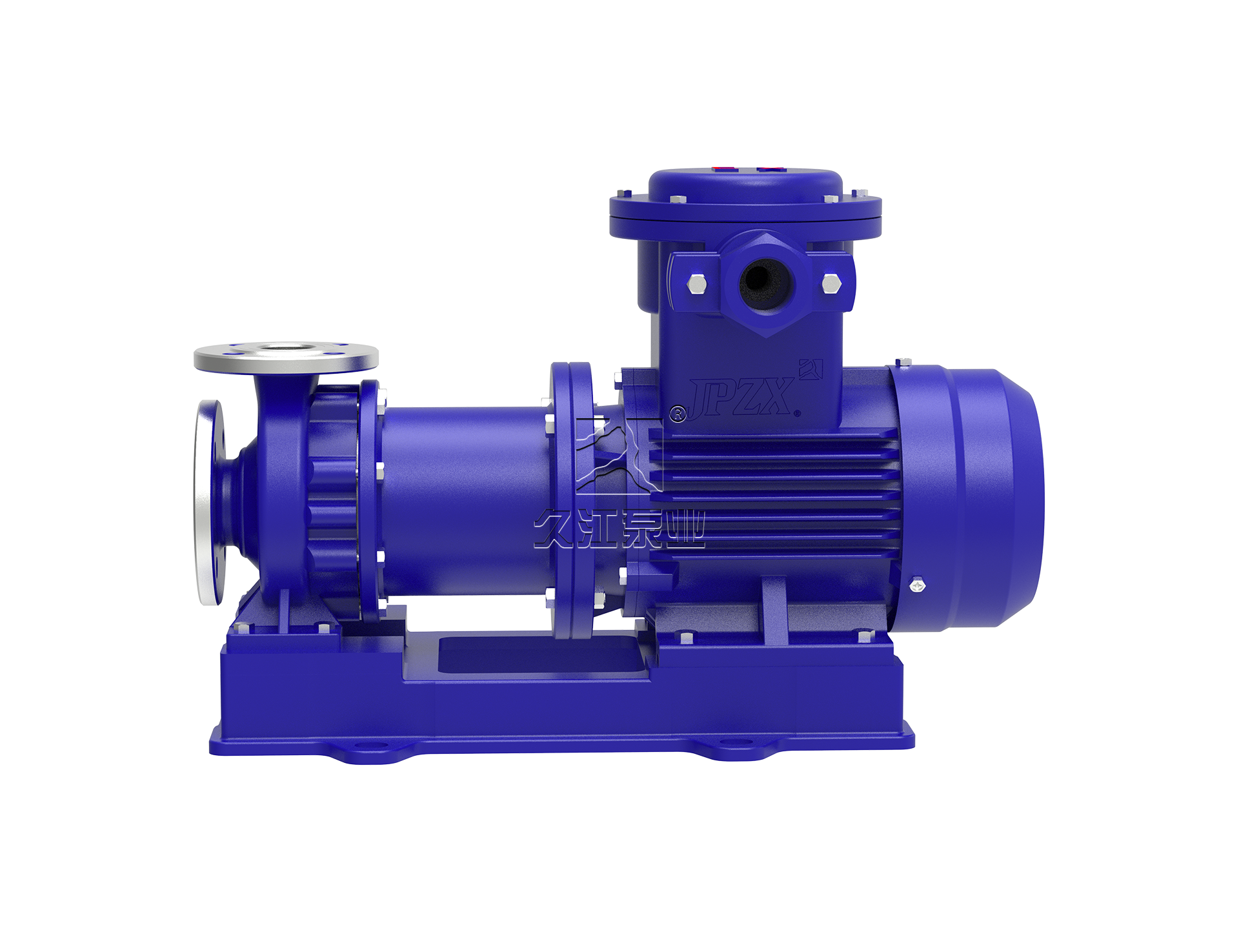

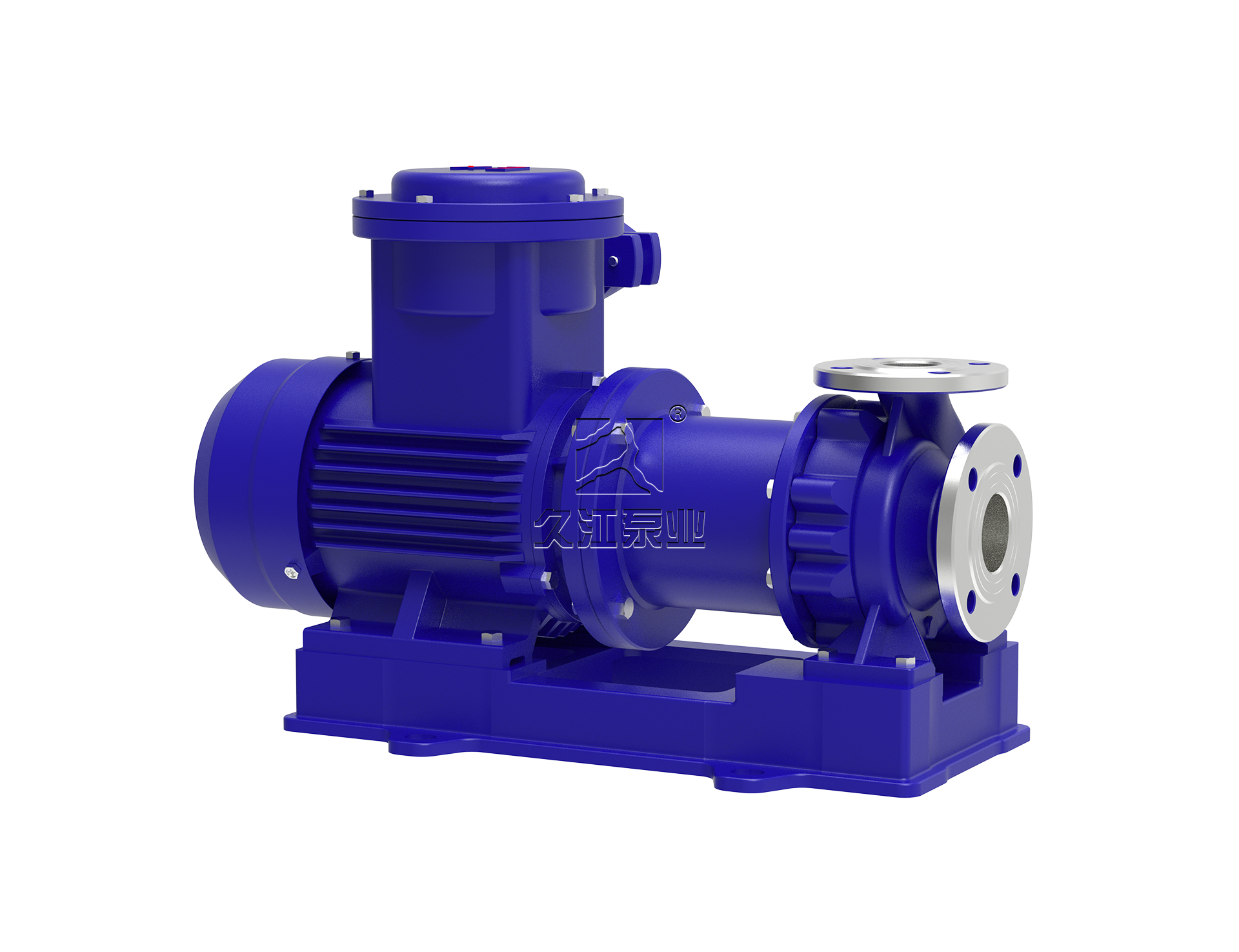

磁力驱动离心泵（简称磁力泵），通常由电动机、磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，实现无泄漏。当电动机带动磁力偶合器和外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离室内，没有动密封，因而实现无泄漏。
泵的过流部件根据需要可分别采用 304、304L、302、321、316、316L、UB6、CD4MCu、钛合金、镍基合金等耐腐蚀材料。
CQB 系列磁力泵是磁力泵全国联合设计组开发的新型无泄漏耐腐蚀泵，CQB 系列磁力泵型式及基本参数符合 TB/T7742-95《小型磁力传动离心泵》标准要求。
主要用途及适用环境
CQB 系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。
该泵适用于输送最大系统工作压力 1.6MPa、温度不超过 100℃、密度不大于 1840kg/m³、粘度不大于 30×10⁻⁶m²/S 的不含硬颗粒、纤维及有磁性物质的液体。若系统工作压力大于 1.6MPa，可进行特殊设计，最高系统工作压力可达 15MPa。
结构图纸
性能参数
| 参数 型号CQB |
流量 Q m³/h |
扬程 H m |
汽蚀余量 (NPSH)r m |
转速 n r/min |
轴功率 Pa kW |
效率 η % |
配带电机功率kW | ||
| 介质密度g/cm³ | |||||||||
| <1 | <1.3 | <1.84 | |||||||
| 32-20-125 | 1.9 3.2 3.8 |
20 20 18.5 |
5.0 | 2900 | 0.49 0.58 0.62 |
23 30 31 |
Y
YB 801-2
0.75
|
Y
YB 802-2
1.1
|
Y
YB 90S-2
1.5
|
| 32-20-160 | 1.9 3.2 3.8 |
34 32 29 |
3.5 | 2900 | 0.84 0.99 1.03 |
21 28 29 |
Y
YB 802-2
1.1
|
Y
YB 90S-2
1.5
|
Y
YB 90L-2
2.2
|
| 40-25-105 | 3.8 6.3 7.5 |
13 12.5 11 |
6.0 | 2900 | 0.42 0.55 0.56 |
32 39 40 |
Y
YB 801-2
0.75
|
Y
YB 802-2
1.1
|
Y
YB 90S-2
1.5
|
| 40-25-125 | 3.8 6.3 7.5 |
22 20 18.5 |
5.0 | 2900 | 0.81 0.98 1.05 |
28 35 36 |
Y
YB 802-2
1.1
|
Y
YB 90L-2
2.2
|
Y
YB 100L-2
3.0
|
| 40-25-160 | 3.8 6.3 7.5 |
34 32 29 |
3.5 | 2900 | 1.41 1.72 1.79 |
25 32 33 |
Y
YB 90L-2
2.2
|
Y
YB 100L-2
3.0
|
Y
YB 112M-2
4.0
|
| 40-25-200 | 3.8 6.3 7.5 |
52.5 50 48 |
3.5 | 2900 | 3.02 3.43 3.77 |
18 25 26 |
Y
YB
112M-2
4.0
|
Y
YB
132S1-2
5.5
|
Y
YB
132S2-2
7.5
|
| 50-40-85 | 7.5 12.5 15 |
9 8 7.5 |
3.5 3.5 4.0 |
2900 | 0.46 0.56 0.61 |
40 49 50 |
Y
YB
802-2
0.75
|
Y
YB
802-2
1.1
|
Y
YB
90S-2
1.5
|
| 50-32-105 | 7.5 12.5 15 |
13 12.5 11 |
3.5 3.5 4.0 |
2900 | 0.76 0.91 0.94 |
35 47 48 |
Y
YB 802-2
1.1
|
Y
YB 90S-2
1.5
|
Y
YB 90L-2
2.2
|
| 50-32-125 | 7.5 12.5 15 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 | 1.49 1.62 1.63 |
30 42 43 |
Y
YB 90L-2
2.2
|
Y
YB 100L-2
3.0
|
Y
YB 112M-2
4.0
|
| 50-32-160 | 7.5 12.5 15 |
34 32 29 |
3.5 3.5 4.0 |
2900 | 2.48 2.79 2.96 |
28 39 40 |
Y
YB 100L-2
3.0
|
Y
YB 112M-2
4.0
|
Y
YB 132S1-2
5.5
|
| 50-32-200 | 7.5 12.5 15 |
52.5 50 48 |
3.5 3.5 4.0 |
2900 | 5.10 5.49 6.13 |
21 31 32 |
Y
YB 132S1-2
7.5
|
Y
YB 132S1-2
7.5
|
Y
YB 160M1-2
11
|
| 50-32-250 | 7.5 12.5 15 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 | 9.57 10.89 13.32 |
17.5 25 26 |
Y
YB 160M2-2
15
|
Y
YB 160L-2
18.5
|
Y
YB 180M-2
22
|
| 65-50-125 | 15 25 30 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 | 2.25 2.67 2.91 |
40 51 52 |
Y
YB 100L-2
3.0
|
Y
YB 112M-2
4.0
|
Y
YB 132S1-2
5.5
|
| 65-50-160 | 15 25 30 |
34 32 29.5 |
3.5 3.5 4.0 |
2900 | 4.34 5.07 5.48 |
32 43 44 |
Y
YB 132S1-2
5.5
|
Y
YB 132S1-2
7.5
|
Y
YB 160M1-2
11
|
| 65-40-200 | 15 25 30 |
53 50 47 |
3.5 3.5 4.0 |
2900 | 8.66 9.20 10.1 |
25 37 38 |
Y
YB 160M1-2
11
|
Y
YB 160M2-2
15
|
Y
YB 160L-2
18.5
|
| 65-40-250 | 15 25 30 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 | 13.4 14.72 16.88 |
25 37 38 |
Y
YB 160L-2
18.5
|
Y
YB 180M-2
22
|
Y
YB 200L-2
30
|
| 80-65-125 | 30 50 60 |
22.5 20 18 |
4.0 4.0 4.5 |
2900 | 4.48 5.24 5.55 |
41 52 53 |
Y
YB 132S1-2
5.5
|
Y
YB 132S2-2
7.5
|
Y
YB 160M1-2
11
|
| 80-65-160 | 30 50 60 |
34 32 29 |
4.0 4.0 4.5 |
2900 | 7.72 9.08 9.67 |
36 48 49 |
Y
YB 160M1-2
11
|
Y
YB 160M2-2
15
|
Y
YB 160L-2
18.5
|
| 80-50-200 | 30 50 60 |
53 50 47 |
4.0 4.0 4.5 |
2900 | 12.03 14.80 16.34 |
36 46 47 |
Y
YB 160L-2
18.5
|
Y
YB 180M-2
22
|
Y
YB 200L1-2
30
|
| 80-50-250 | 30 50 60 |
84 80 75 |
4.0 4.0 4.5 |
2900 | 19.06 23.68 26.07 |
36 46 47 |
Y
YB 200L1-2
30
|
Y
YB 200L2-2
37
|
Y
YB 225M-2
45
|
| 100-80-125 | 60 100 120 |
23 20 16.5 |
4.0 4.0 4.5 |
2900 | 8.35 9.73 9.46 |
45 56 57 |
Y
YB 160M1-2
11
|
Y
YB 160M2-2
15
|
Y
YB 160L-2
18.5
|
| 100-80-160 | 60 100 120 |
35 32 28 |
4.0 4.0 4.5 |
2900 | 12.43 15.85 16.34 |
46 55 56 |
Y
YB 160L-2
18.5
|
Y
YB 180M-2
22
|
Y
YB 200L1-2
30
|
| 100-65-200 | 60 100 120 |
54 50 47 |
4.0 4.0 4.5 |
2900 | 21.01 25.69 28.44 |
42 53 56 |
Y
YB 200L1-2
30
|
Y
YB 200L2-2
37
|
Y
YB 225M-2
45
|
| 100-65-250 | 60 100 120 |
86 80 74.5 |
4.0 4.0 4.5 |
2900 | 37.98 45.39 49.69 |
37 48 49 |
Y
YB 225M-2
45
|
Y
YB 250M-2
55
|
Y
YB 280S-2
75
|
