IH不锈钢化工泵

说明书下载

产品概述

IH型化工泵是单级单吸悬臂式离心泵，供输送不含固体颗粒具有腐蚀性、粘度类似水的液体，其标记额定性能点和尺寸等效采用国际标准，是一种用以取代F型耐腐蚀泵更新换代的节能产品，具有性能范围广、效率高、“三化”水平高和维修方便等特点，泵体材质可选不锈钢304、不锈钢316L和双相钢。

产品特点

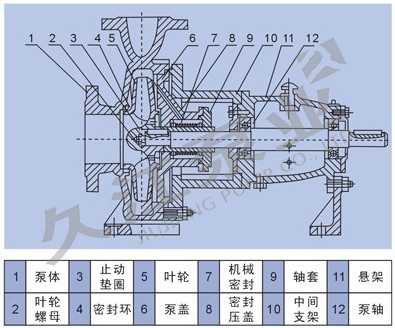

IH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。

轴封形式

泵的密封型式采用机械密封，由用户根据需要适用，同时根据需要制作密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和副叶轮密封等等。

机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

适用范围

·输送温度在-20℃～105℃的各种腐蚀的或不允许污染的类似于水的介质。

·适用于化工、石油、冶金、电站、食品、制药、环保、废水处理和合成纤维等行业。

性能参数

序号 型 号 流量
(m³/h) 		扬程
（m） 		转速
(r/min） 		电机功率
(kW) 		进出口径
(mm)
1 IH25-20-125 3.6 20 2900 2.2 25×20
2 IH25-20-160 3.6 32 2900 3
3 IH25-20-200A 3.6 40 2900 4
4 IH25-20-200 3.6 50 2900 5.5
5 IH25-20-250A 3.6 70 2900 7.5
6 IH25-20-250 3.6 80 2900 11
7 IH32-25-125 5 20 2900 2.2 32×25
(或20)
8 IH32-25-160 5 32 2900 3
9 IH32-25-200A 5 40 2900 4
10 IH32-25-200 5 50 2900 5.5
11 IH32-25-250A 5 70 2900 7.5
12 IH32-25-250 5 80 2900 11
13 IH40-25-125 7.2 20 2900 2.2 40×25
(或32)
14 IH40-25-160 7.2 32 2900 3
15 IH40-25-200A 7.2 40 2900 4
16 IH40-25-200 7.2 50 2900 5.5
17 IH40-25-250A 7.2 70 2900 7.5
18 IH40-25-250 7.2 80 2900 11
19 IH50-32-125A 5.7 4.1 1450 0.55 50×32
20 IH50-32-125 6.3 5 1450 0.55
21 IH50-32-125A 11.3 16.4 2900 1.5
22 IH50-32-125 12.5 20 2900 2.2
23 IH50-32-125 12.5 20 2900 3
24 IH50-32-160A 5.7 6.6 1450 0.55
25 IH50-32-160 6.3 8 1450 0.75
26 IH50-32-160A 11.3 26.4 2900 2.2
27 IH50-32-160 12.5 32 2900 3
28 IH50-32-160 12.5 32 2900 4
29 IH50-32-200A 5.7 10.3 1450 0.75
30 IH50-32-200 6.3 12.5 1450 1.1
31 IH50-32-200A 11.3 41 2900 4
32 IH50-32-200 12.5 50 2900 5.5
33 IH50-32-200 12.5 50 2900 7.5
34 IH50-32-250B 5.7 15.5 1450 1.5
35 IH50-32-250A 5.9 17.5 1450 1.5
36 IH50-32-250 6.3 20 1450 2.2
37 IH50-32-250B 11 62 2900 7.5
38 IH50-32-250A 11.7 70 2900 7.5
39 IH50-32-250 12.5 80 2900 11
40 IH65-50-125A 11.3 4.1 1450 0.55 65×50
41 IH65-50-125 12.5 5 1450 0.55
42 IH65-50-125A 22.7 16.5 2900 2.2
43 IH65-50-125 25 20 2900 3
44 IH65-50-125 25 20 2900 4
45 IH65-50-160A 11.3 6.6 1450 0.55
46 IH65-50-160 12.5 8 1450 0.75
47 IH65-50-160A 22.7 26.5 2900 4
48 IH65-50-160 25 32 2900 5.5
49 IH65-50-160 25 32 2900 7.5
50 IH65-40-200A 11.3 10.3 1450 1.1 65×40
51 IH65-40-200 12.5 12.5 1450 1.5
52 IH65-40-200A 22.7 41 2900 7.5
53 IH65-40-200 25 50 2900 11
54 IH65-40-250B 11 15.5 1450 1.5
55 IH65-40-250A 11.7 17.5 1450 2.2
56 IH65-40-250 12.5 20 1450 2.2
57 IH65-40-250B 22 62 2900 11
58 IH65-40-250A 23.4 75 2900 11
59 IH65-40-250 25 80 2900 15
60 IH65-40-250 25 80 2900 18.5
61 IH65-40-315B 11 24.1 1450 3
62 IH65-40-315A 11.3 28 1450 3
63 IH65-40-315 12.5 32 1450 4
64 IH65-40-315B 22 96.5 2900 18.5
65 IH65-40-315A 23.4 109.5 2900 22
66 IH65-40-315 25 125 2900 30
67 IH65-40-315 25 125 2900 37
68 IH80-65-125A 22.6 4.1 2900 0.55 80×65
69 IH80-65-125 25 5 2900 0.75
70 IH80-65-125A 43.5 16.5 2900 4
71 IH80-65-125 50 20 2900 5.5
72 IH80-65-125 50 20 2900 7.5
73 IH80-65-160A 22.6 6.6 1450 0.75
74 IH80-65-160 25 8 1450 1.1
75 IH80-65-160A 45.4 26.4 2900 7.5
76 IH80-65-160 50 32 2900 11
77 IH80-50-200 50 50 2900 15 80×50
78 IH80-50-200 50 50 2900 18.5
79 IH80-50-200A 45.3 41 2900 11
80 IH80-50-200 25 12.5 1450 2.2
81 IH80-50-200A 22.7 10.3 1450 1.5
82 IH80-50-250 50 80 2900 22
83 IH80-50-250 50 80 2900 30
84 IH80-50-250A 47 70.5 2900 18.5
85 IH80-50-250B 44 62 2900 15
86 IH80-50-250 25 20 1450 3
87 IH80-50-250A 23.4 17.6 1450 3
88 IH80-50-250B 22 15.5 1450 2.2
89 IH80-50-315 50 125 2900 37
90 IH80-50-315A 47 110 2900 30
91 IH80-50-315B 44 97 2900 30
92 IH80-50-315 25 32 1450 5.5
93 IH80-50-315A 23.5 28.3 1450 5.5
94 IH80-50-315B 22 24.2 1450 5.5
95 IH100-80-125 100 20 2900 11 100×80
96 IH100-80-125A 92 17 2900 7.5
97 IH100-80-160 100 32 2900 18.5
98 IH100-80-160 100 32 2900 15
99 IH100-80-160A 91 26.5 2900 11
100 IH100-80-160 50 8 1450 2.2
101 IH100-80-160A 45.5 6.6 1450 1.5
102 IH100-65-200 100 50 2900 30 100×65
103 IH100-65-200 100 50 2900 22
104 IH100-65-200A 91 41.5 2900 18.5
105 IH100-65-200 50 12.5 1450 3
106 IH100-65-200A 45.5 10.3 1450 2.2
107 IH100-65-250 100 80 2900 37
108 IH100-65-250A 93.5 70 2900 30
109 IH100-65-250B 88 62 2900 30
110 IH100-65-250 50 20 1450 5.5
111 IH100-65-250A 45.5 17.4 1450 4
112 IH100-65-250B 44 15.5 1450 4
113 IH100-65-315 100 125 2900 75
114 IH100-65-315A 93.5 109 2900 55
115 IH100-65-315B 88 97 2900 45
116 IH100-65-315 50 32 1450 11
117 IH100-65-315 50 32 1450 7.5
118 IH100-65-315A 46.5 28 1450 7.5
119 IH125-80-160 150 28 2900 30 125×80
120 IH125-80-160 150 28 2900 22
121 IH125-80-160A 140 24 2900 18.5
122 IH125-100-200 200 50 2900 45 125×100
123 IH125-100-200 200 50 2900 55
124 IH125-100-200A 182 41.5 2900 37
125 IH125-100-200 100 12.5 1450 5.5
126 IH125-100-200A 91 10.3 1450 4
137 IH125-100-250 200 80 2900 75
128 IH125-100-250A 186.5 69.5 2900 55
129 IH125-100-250B 175.5 61.5 2900 45
130 IH125-100-250 100 20 1450 11
131 IH125-100-250A 93 17.4 1450 7.5
132 IH125-100-315 200 125 2900 110
133 IH125-100-315A 180 109 2900 90
134 IH125-100-315B 175 96 2900 75
135 IH125-100-315 100 32 1450 15
136 IH125-100-315A 90 27.3 1450 11
137 IH125-100-315B 87.5 24 1450 11
138 IH125-100-400 100 50 1450 30
139 IH125-100-400A 91 41 1450 22
140 IH150-125-250 200 20 1450 18.5 150×125
141 IH150-125-250 200 20 1450 22
142 IH150-125-315 200 32 1450 30
143 IH150-125-315 200 32 1450 37
144 IH150-125-315A 182 25.5 1450 22
145 IH150-125-400 200 50 1450 45
146 IH150-125-400 200 50 1450 55
147 IH150-125-400A 182 41 1450 37
148 IH200-150-250 400 20 1450 37 200×150
149 IH200-150-250 400 20 1450 45
150 IH200-150-250A 363 16.2 1450 30
151 IH200-150-315 400 32 1450 45
152 IH200-150-315 400 32 1450 55
153 IH200-150-315A 363 25.5 1450 37
154 IH200-150-400 400 50 1450 75
155 IH200-150-400 400 50 1450 90
156 IH200-150-400A 363 41 1450 55
