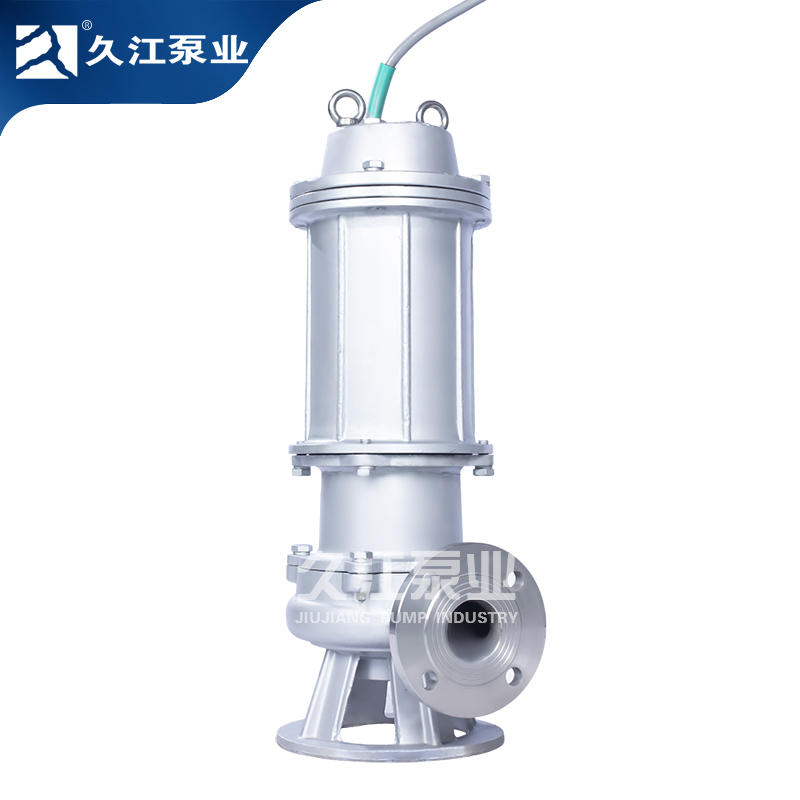

QWP不锈钢无堵塞潜水排污泵

QWP不锈钢无堵塞潜水排污泵是结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。

产品介绍
产品介绍

一、QWP无堵塞潜水排污泵概述:

QW无堵塞潜水排污泵是结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。


该泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。


二、QWP无堵塞潜水排污泵产品特点:

1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。


2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。


3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。


4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。


5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性


6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。


7.可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。


8.能够在全扬程内使用,而保证电机不会过载。


9.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。


三、QWP无堵塞潜水排污泵应用范围:


1、 市政工程、建筑工地
2、 住宅区的污水排放
3、 医院、宾馆等的污水排放
4、 城市污水处理厂排水系统
5、 人防系统排水站,自来水厂的给水装置
6、 工厂、商业严重污染污水的排放


四、QWP(WQP)潜水无堵塞排污泵型号意义:


五、QWP无堵塞潜水排污泵结构图与说明:

QWP无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔?,属机电一体化产品, 电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:
1、信号线:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。
2、电机定子:采用B级或F级绝缘。
3、漏水探头:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
4、机械密封:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
5、叶轮:叶轮采用单流道或双流逍结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
6、泵体:与叶轮配用,使得泵具有高的效率。



六、QWP无堵塞潜水排污泵性能参数:


六、QWP无堵塞潜水排污泵使用注意事项:

六、QWP无堵塞潜水排污泵安装示意
