QW无堵塞潜水排污泵

说明书下载

产品概述

QW(WQ)型无堵塞潜水排污泵具有节能效果优良、防缠绕、无堵塞、自动安装和自动控制等特点。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

产品特点

·采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
·机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
·整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
·QW排污泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
·可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性。
·浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用方便。
·QW潜污泵可根据用户需要配备双导轨自动耦合安装系统，安装维修方便简洁。

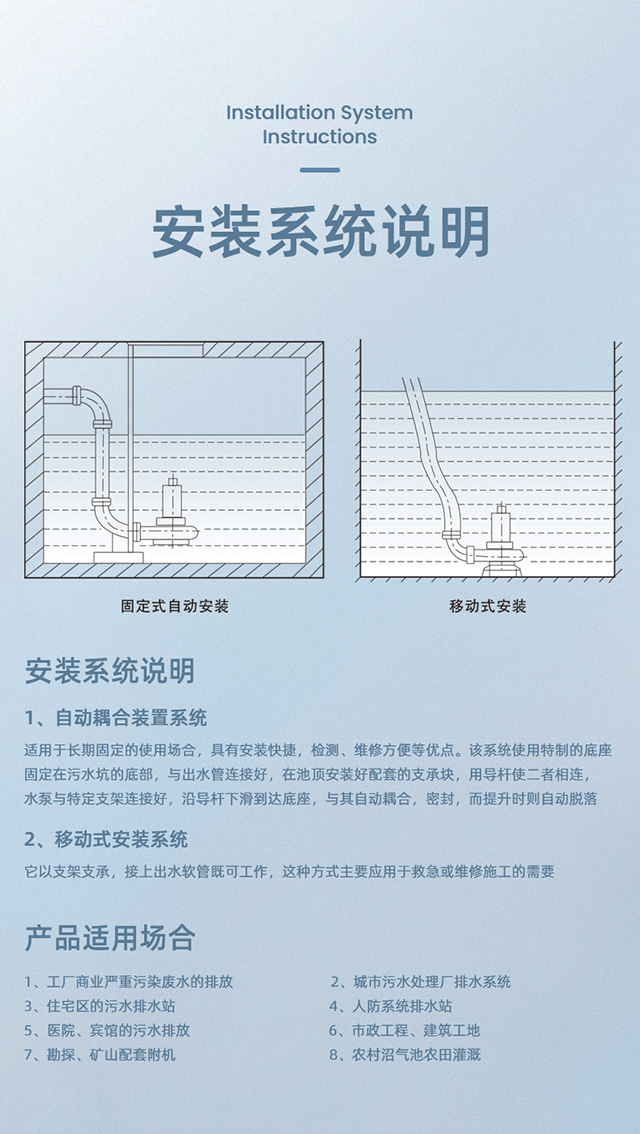

·有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

适用范围

·可抽送清水、带颗粒污水污物及带腐蚀性介质。
·适用于城市污水处理厂排水系统、市政工程、建筑工地等。
·适用于化工、石油、制药、造纸工业等。
·适用于水泥厂、炼钢厂、煤加工工业等。

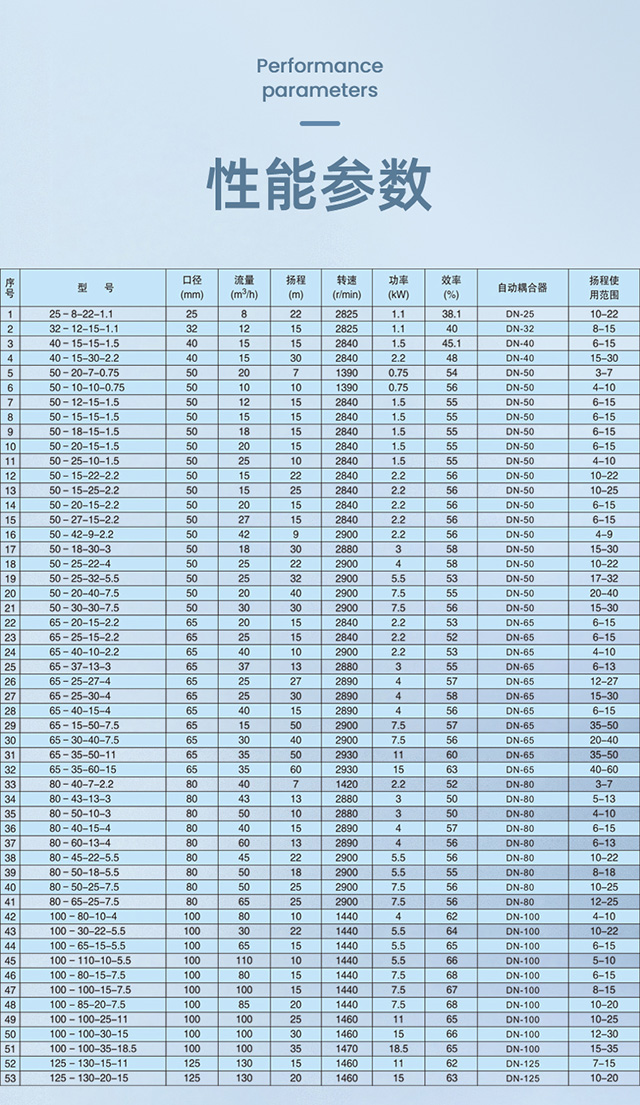

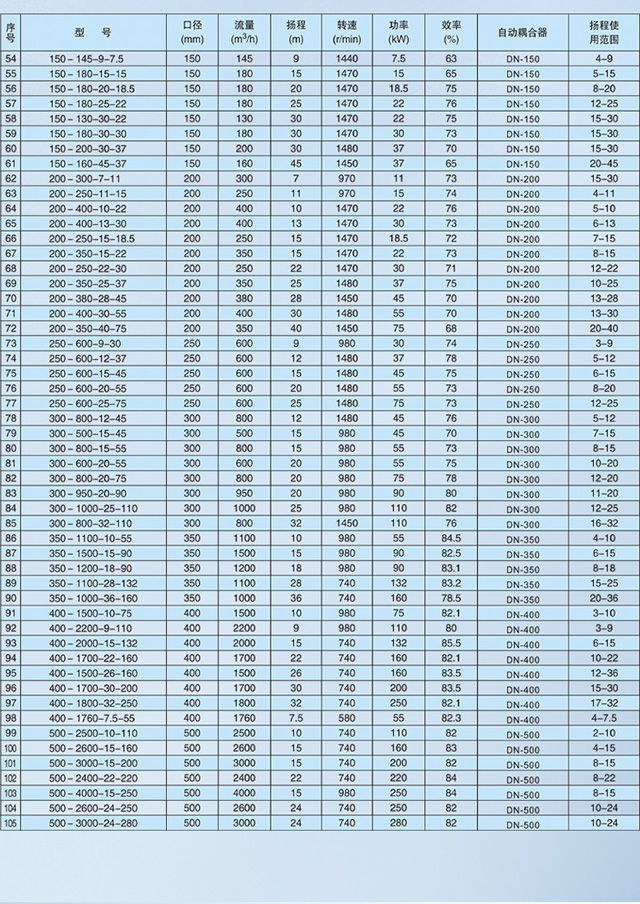

性能参数



序号
型号

口径

(mm)

流量

(m³/h)

扬程

(m)

功率

(kW)

转速

(r/min)

1 QW25-8-22-1.1 25 8 22 1.1 2900
2 QW32-12-15-1.1 32 12 15 1.1 2900
3 QW40-15-15-1.5 40 15 15 1.5 2900
4 QW40-15-20-2.2 40 15 20 2.2 2900
5 QW50-10-10-0.75 50 10 10 0.75 2900
6 QW50-20-7-0.75 50 20 7 0.75 2900
7 QW50-20-15-1.5 50 20 15 1.5 2900
8 QW50-15-25-2.2 50 15 25 2.2 2900
9 QW50-18-30-3.0 50 18 30 3 2900
10 QW50-20-40-7.5 50 20 40 7.5 2900
11 QW50-24-20-4 50 24 20 4 2900
12 QW50-25-32-5.5 50 25 32 5.5 2900
13 QW50-20-55-11 50 20 55 11 2900
14 QW50-20-70-15 50 20 70 15 2900
15 QW50-20-80-18.5 50 20 80 18.5 2900
16 QW50-20-90-22 50 20 90 22 2900
17 QW65-25-15-2.2 65 25 15 2.2 2900
18 QW65-37-13-3 65 37 13 3 2900
19 QW65-25-30-4.0 65 25 30 4 2900
20 QW65-30-40-7.5 65 30 40 7.5 2900
22 QW65-35-50-11 65 35 50 11 2900
23 QW65-30-60-15 65 30 60 15 2900
24 QW65-30-68-18.5 65 30 68 18.5 2900
25 QW65-30-75-22 65 30 75 22 2900
26 QW80-40-7-2.2 80 40 7 2.2 2900
27 QW80-43-13-3 80 43 13 3 2900
28 QW80-40-15-4 80 40 15 4 2900
29 QW80-50-20-5.5 80 50 20 5.5 2900
30 QW80-65-25-7.5 80 65 25 7.5 2900
31 QW80-60-30-11 80 60 30 11 2900
32 QW80-60-40-15 80 60 40 15 2900
33 QW80-60-45-18.5 80 60 45 18.5 2900
34 QW80-60-50-22 80 60 50 22 2900
35 QW100-80-10-4.0 100 80 10 4 2900
36 QW100-110-10-5.5 100 110 10 5.5 2900
37 QW100-80-20-7.5 100 80 20 7.5 2900
38 QW100-80-25-11 100 80 25 11 2900
39 QW100-80-35-15 100 80 35 15 2900
40 QW100-80-40-18.5 100 80 40 18.5 2900
41 QW100-80-45-22 100 80 45 22 2900
42 QW150-100-20-11 150 100 20 11 2900
43 QW 150-120-15-11 150 120 15 11 2900
44 QW150-100-30-15 150 100 30 15 2900
45 QW150-120-25-15 150 120 25 15 2900
46 QW150-100-36-18.5 150 100 36 18.5 2900
47 QW150-100-40-22 150 100 40 22 2900
48 QW200-180-11-11 200 180 11 11 2900
49 QW200-180-15-15 200 180 15 15 2900
50 QW200-180-18-18.5 200 180 18 18.5 2900
51 QW200-200-20-22 200 200 20 22 2900
52 QW80-80-13-5.5 80 80 13 5.5 1450
53 QW80-80-20-7.5 80 80 20 7.5 1450
54 QW100-110-10-5.5 100 110 10 5.5 1450
55 QW100-100-15-7.5 100 100 15 7.5 1450
56 QW100-100-25-11 100 100 25 11 1450
57 QW100-100-30-15 100 100 30 15 1450
58 QW100-100-35-18.5 100 100 35 18.5 1450
59 QW100-100-40-22 100 100 40 22 1450
60 QW100-100-57-45 100 100 57 45 1450
61 QW100-100-65-55 100 100 65 55 1450
62 QW100-100-100-110 100 100 100 110 1450
63 QW100-120-45-30 100 120 45 30 1450
64 QW100-120-50-37 100 120 50 37 1450
65 QW100-120-75-75 100 120 75 75 1450
66 QW100-120-85-90 100 120 85 90 1450
67 QW125-130-15-11 125 130 15 11 1450
68 QW125-130-20-15 125 130 20 15 1450
69 QW150-150-7-5.5 150 150 7 5.5 1450
70 QW150-145-9-7.5 150 145 9 7.5 1450
71 QW150-180-11-11 150 180 11 11 1450
72 QW150-180-15-15 150 180 15 15 1450
73 QW150-180-20-18.5 150 180 20 18.5 1450
74 QW150-200-20-22 150 200 20 22 1450
75 QW150-240-20-30 150 240 20 30 1450
76 QW150-150-35-37 150 150 35 37 1450
77 QW150-180-45-45 150 180 45 45 1450
78 QW150-200-15-15 150 200 15 15 1450
79 QW150-180-25-22 150 180 25 22 1450
80 QW150-200-50-55 150 200 50 55 1450
81 QW150-200-60-75 150 200 60 75 1450
82 QW150-200-75-90 150 200 75 90 1450
84 QW150-130-30-22 150 130 30 22 1450
85 QW150-180-30-30 150 180 30 30 1450
86 QW150-180-50-55 150 180 50 55 1450
87 QW150-180-80-110 150 180 80 110 1450
88 QW150-200-35-37 150 200 35 37 1450
89 QW150-200-40-45 150 200 40 45 1450
90 QW150-200-70-90 150 200 70 90 1450
91 QW150-200-90-132 150 200 90 132 1450
92 QW150-200-110-185 150 200 110 185 1450
93 QW150-220-100-160 150 220 100 160 1450
94 QW200-250-6-7.5 200 250 6 7.5 1450
95 QW200-300-7-11 200 300 7 11 1450
96 QW200-250-11-15 200 250 11 15 1450
97 QW200-250-15-18.5 200 250 15 18.5 1450
98 QW200-300-16-22 200 300 16 22 1450
99 QW200-400-10-22 200 400 10 22 1450
100 QW200-400-13-30 200 400 13 30 1450
101 QW200-300-15-22 200 300 15 22 1450
102 QW200-250-22-30 200 250 22 30 1450
103 QW200-350-25-37 200 350 25 37 1450
104 QW200-400-25-45 200 400 25 45 1450
105 QW200-400-30-55 200 400 30 55 1450
106 QW200-350-40-75 200 350 40 75 1450
107 QW200-280-50-90 200 280 50 90 1450
108 QW200-380-28-45 200 380 28 45 1450
109 QW200-300-28-37 200 300 28 37 1450
110 QW200-300-32-45 200 300 32 45 1450
111 QW200-300-40-55 200 300 40 55 1450
112 QW200-300-60-90 200 300 60 90 1450
113 QW200-300-65-110 200 300 65 110 1450
114 QW200-350-10-18.5 200 350 10 18.5 1450
115 QW200-350-45-75 200 350 45 75 1450
116 QW200-400-50-90 200 400 50 90 1450
117 QW250-400-5-11 250 400 5 11 1450
118 QW200-400-75-132 200 400 75 132 1450
119 QW200-400-85-160 200 400 85 160 1450
120 QW200-400-90-185 200 400 90 185 1450
121 QW250-500-5-15 250 500 5 15 1450
122 QW250-500-7-18.5 250 500 7 18.5 1450
123 QW250-500-9-22 250 500 9 22 1450
124 QW250-500-12-30 250 500 12 30 1450
125 QW250-600-9-30 250 600 9 30 1450
126 QW250-600-12-37 250 600 12 37 1450
127 QW250-600-15-45 250 600 15 45 1450
128 QW250-600-20-55 250 600 20 55 1450
129 QW250-600-25-75 250 600 25 75 1450
130 QW250-600-30-90 250 600 30 90 1450
131 QW250-600-40-110 250 600 40 110 1450
132 QW250-600-50-132 250 600 50 132 1450
133 QW250-600-60-160 250 600 60 160 1450
134 QW250-600-70-185 250 600 70 185 1450
135 QW250-750-75-200 250 750 75 200 1450
136 QW250-520-8-22 250 520 8 22 980
137 QW300-650-5-18.5 300 650 5 18.5 1450
138 QW300-650-7-22 300 650 7 22 1450
139 QW300-800-7-30 300 800 7 30 1450
140 QW300-800-9-37 300 800 9 37 1450
141 QW300-800-12-45 300 800 12 45 1450
142 QW300-500-15-45 300 500 15 45 1450
143 QW300-800-15-55 300 800 15 55 1450
144 QW300-600-20-55 300 600 20 55 1450
145 QW300-800-20-75 300 800 20 75 1450
146 QW300-950-20-90 300 950 20 90 1450
147 QW300-800-25-90 300 800 25 90 1450
148 QW300-1000-25-110 300 1000 25 110 1450
149 QW300-800-32-110 300 800 32 110 1450
150 QW300-800-36-132 300 800 36 132 1450
151 QW300-800-40-160 300 800 40 160 1450
152 QW300-900-40-185 300 900 40 185 1450
153 QW300-1000-45-200 300 1000 45 200 1450
154 QW300-1000-55-315 300 1000 55 315 1450
155 QW300-1200-45-250 300 1200 45 250 1450
156 QW350-1000-6-37 350 1000 6 37 1450
157 QW350-1000-10-55 350 1000 10 55 1450
158 QW350-1100-6-37 350 1100 6 37 980
159 QW350-1100-10-55 350 1100 10 55 980
160 QW350-1000-15-75 350 1000 15 75 1450
161 QW350-1000-18-90 350 1000 18 90 1450
162 QW350-1100-38-185 350 1100 38 185 1450
163 QW350-1200-8-45 350 1200 8 45 1450
164 QW350-1200-18-90 350 1200 18 90 980
165 QW350-1200-35-160 350 1200 35 160 980
166 QW350-1300-8-45 350 1300 8 45 980
167 QW350-1500-12-75 350 1500 12 75 980
168 QW350-1300-20-110 350 1300 20 110 1450
169 QW350-1500-4-30 350 1500 4 30 980
171 QW350-1200-18-90 350 1200 18 90 980
172 QW350-1500-20-132 350 1500 20 132 980
173 QW350-1600-16-110 350 1600 16 110 980
174 QW350-1100-28-132 350 1100 28 132 1450
175 QW350-1500-20-132 350 1500 20 132 980
176 QW350-1000-35-160 350 1000 35 160 1450
177 QW350-1200-35-160 350 1200 35 160 980
178 QW350-1300-35-200 350 1300 35 200 1450
179 QW350-1500-45-315 350 1500 45 315 1450
180 QW350-1500-36-250 350 1500 36 250 1450
181 QW400-1300-5-37 400 1300 5 37 980
182 QW400-1300-8-55 400 1300 8 55 1450
183 QW400-1300-13-75 400 1300 13 75 1450
184 QW400-1300-16-90 400 1300 16 90 1450
185 QW400-1500-8-55 400 1500 8 55 980
186 QW400-1500-15-90 400 1500 15 90 980
187 QW400-1500-17-110 400 1500 17 110 1450
188 QW400-1500-30-200 400 1500 30 200 1450
189 QW400-1600-20-160 400 1600 20 160 1450
190 QW400-1600-22-160 400 1600 22 160 980
191 QW400-1600-25-185 400 1600 25 185 1450
192 QW400-1700-16-132 400 1700 16 132 1450
193 QW400-1800-30-250 400 1800 30 250 1450
194 QW400-2000-36-315 400 2000 36 315 1450
195 QW400-1700-6-45 400 1700 6 45 980
196 QW400-1700-10-75 400 1700 10 75 980
197 QW400-1500-8-55 400 1500 8 55 980
198 QW400-1700-10-75 400 1700 10 75 980
199 QW400-1800-15-110 400 1800 15 110 980
200 QW400-2000-15-132 400 2000 15 132 980
202 QW400-1600-22-160 400 1600 22 160 980
203 QW400-1500-26-160 400 1500 26 160 980
204 QW400-2000-20-185 400 2000 20 185 980
207 QW400-1800-15-110 400 1800 15 110 980
208 QW400-2200-28-250 400 2200 28 250 980
209 QW400-2300-22-200 400 2300 22 200 980
212 QW500-2000-8-75 500 2000 8 75 980
213 QW500-2000-10-90 500 2000 10 90 980
214 QW500-2200-5-55 500 2200 5 55 980
215 QW500-2500-8-90 500 2500 8 90 740
216 QW500-2500-10-110 500 2500 10 110 980
217 QW500-2600-16-160 500 2600 16 160 980
218 QW500-2700-6-75 500 2700 6 75 740
219 QW500-2800-10-132 500 2800 10 132 980
220 QW500-3100-10-132 500 3100 10 132 740
223 QW500-3000-14-160 500 3000 14 160 740
224 QW500-3000-15-185 500 3000 15 185 980
225 QW500-3000-21-250 500 3000 21 250 980
226 QW500-3000-35-400 500 3000 35 400 980
227 QW500-3100-10-132 500 3100 10 132 740
228 QW500-3500-15-200 500 3500 15 200 980
229 QW500-3500-25-315 500 3500 25 315 980
230 QW500-4000-32-550 500 4000 32 550 980
231 QW600-3000-6-90 600 3000 6 90 740
232 QW600-3200-7-110 600 3200 7 110 980
233 QW600-3700-8-132 600 3700 8 132 980
234 QW600-3800-6-110 600 3800 6 110 740
235 QW600-4000-8-132 600 4000 8 132 740
236 QW600-3700-10-160 600 3700 10 160 980
237 QW600-4000-10-160 600 4000 10 160 740
238 QW600-3700-12-185 600 3700 12 185 980
239 QW600-4500-12-200 600 4500 12 200 980
240 QW600-4000-18-250 600 4000 18 250 980
241 QW600-4500-20-315 600 4500 20 315 980
242 QW600-5000-22-400 600 5000 22 400 980
243 QW600-5500-25-550 600 5500 25 550 980
