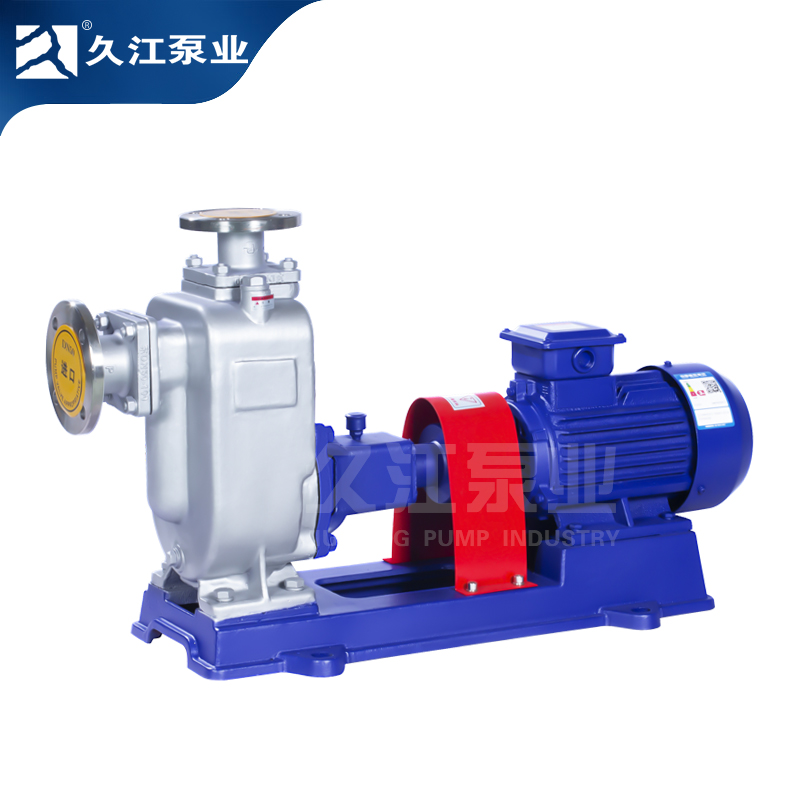

ZWP不锈钢自吸排污泵

品牌:久江泵业

型号:

材质:

驱动方式:

功率:

扬程:

适用介质:

用途:

产品介绍
产品介绍

一、【ZWP不锈钢自吸排污泵】产品概述:

ZWP不锈钢自吸排污泵,是久江公司基于ZW自吸无堵塞排污泵结合不锈钢泵体部件开发研制出的新型泵种。该泵过流部件为304不锈钢、316不锈钢或更高标准的不锈钢材质,配套专业定制机械密封,使它具有耐酸耐腐、适用于各类腐蚀性较强的介质,并同时拥有自吸无堵塞排污泵的所有优点。




、【ZWP不锈钢自吸排污泵】适用范围:

ZWP不锈钢自吸排污泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污等对泵材质要求较高的行业。

、【ZWP不锈钢自吸排污泵】产品优点:

1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。

2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5。

3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。

4、耐酸耐碱:适用于各种强腐蚀性污水。

、【ZWP不锈钢自吸排污泵】技术参数:

、【ZWP不锈钢自吸排污泵】型号意义:

、【ZWP不锈钢自吸排污泵】性能参数表:

、【ZWP不锈钢自吸排污泵】结构图

ZW自吸式排污泵主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。



、【ZWP不锈钢自吸排污泵】安装示意图


一、ZX自吸式离心泵的安装

(1.泵 2.压力表 3.出口垂管 4.吸入硬喉管 5.弯头 6.流量控制阀 7.出口管路 8.加液螺塞 9.真空表)

1、在泵与电动机直联传动时,应注意泵轴与电动机输出的同轴度;泵安装的准确与否对泵的运行平稳

性和使用寿命有较大的影响,因此必须仔细认真地安装和校正。

2、泵联轴器必须用镙母紧固好,并锁紧螺母,谨防镙母松动,否则易引起叶轮窜动,造成机械故障。

3、为使泵体内能够保持一定的储存液,以达到较好的自吸能力和防止机械密封的干磨擦,必须使泵的

进口高于泵轴中心线。

4、吸入管路的安装应注:

a.吸入口的安装高度不能超过5米,在条件许可时,吸入口的安装高度应尽可能地低于水池最低的储水平面,并尽量縮短吸入管的长度,        少装弯头,这样有利于縮短自吸时间,提高自吸功能。

b.吸入管路中的阀门、法兰等应严防漏气或渗漏液体,即吸入管路不允许有漏气现象存在。

c.应防止泵体内吸入固体等杂物,为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍,过滤器应定期检査。

d.吸入管路和吐出管路应有自己的支架,泵体本身不允许承受管路的负荷。

5、泵在安装时,应使泵及管路的静电接地电阻达到其规定要求。

6、安装时应严格检査泵壳及管路中有无石块,铁砂等杂物。

7、校正泵联轴器及电机动联轴器的安装间隙及同轴度,其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮      调整。

8、在机组实际运转3-4小时后,作最后检查,如无不良现象,则认为安装己妥,在试运转中应检查轴承的温度,轴承体的温度不宜超过70℃。

9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为Φ12的胶管或塑料管之用,其螺纹尺寸为M12×1.75.。

10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时,应在泵的出口处加接排气小管及阀。

二、ZX自吸式离心泵的使用

(一)、起动前的准备及检查工作:

1.本系列自吸泵,根据泵的工作运转状况,分别采用优质钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油.采用机油润滑的泵.如果油位不足,则加足之。

2,检查泵壳内的储液是否高于叶轮的上边缘.如若不足.可以从泵壳上的加液口处直接向泵体内注入储液,不应在储液不足的情况下启动运转,否则泵不能正常工作,且易损坏机械密封。

3,检查泵的转动部件是否有卡住磁碰现象。

4.检查泵体底脚及各联结处螺母有无松动现象。

5.检查泵轴与电动机主轴的同轴度和平行度。

6.检查进口管路是否漏气,如有漏气,必须设法排除。

7.打开吸入管路的阀门.稍开(不要全开)出口控制阀。

(二)、起动及操作:

1.点动自吸泵,注意泵轴的转向是否正确。

2.注意转动时有无不正常的声响和振动。

3.注意压力表及真空表读数.起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后, 说明泵内已经上液,进入正常输液作业。

4.在泵进入正常输液作业前即自吸过程中.应特别注意泵内水温升高情况,如果这个过程过长, 泵内水温过高,则停泵检查其原因。

5.如果泵内液体温度过高而引起自吸困难.那么可以暂时停机.利用吐出管路中的液体倒流回泵内或向泵体上的加储液口处直接向泵内补充液体.使泵内液体降温.然后起动即可。

6.泵在工作过程中如发生强烈振动和曝声.有可能是泵发生汽蚀所致,汽蚀产生的原因有两种:一是进口管流速过大.二是吸程过高。流速过大时可调节出口控制阀.升高压力表读数,在进口管路有堵塞时则应及时排除:吸程太高时可适当降低泵的安装高度。

7.泵在工作过程中因故停泵.需再起动时.出口控制阀应稍开(不要全闭)这样既有利于自吸过程中气体从吐出口排出,又能保证泵在较轻的负荷下启动。

8.注意检查管路系统有无渗漏现象。

(三)、停泵:

1.首先必须关闭吐出管路上的闸阀。

2.使泵停止转动。

3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。
