QBY系列工程塑料隔膜泵安装图
一、QBY型工程塑料隔膜泵详细信息：
QBY型工程塑料隔膜泵是目前国内最新颖的一种泵，对于各种腐蚀性液体，带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。泵体过流部件材质采用不锈钢、铝合金、铸铁、工程塑料，隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯（F46）。
QBY型工程塑料隔膜泵，采用压缩空气，蒸汽，工业废气为动力源，吸程7m，扬程0-50m，流量0.8-40 m3/h无级可调
二、QBY型工程塑料隔膜泵产品特点:
1、无轴封、无泄漏、流道宽敞，所以输送含颗粒，高粘度（粘度可达1万厘泊），易挥发和腐蚀性介质时，不会造成环境污染和危害人身安全。
2、无旋转部件，通过性能好，允许通过最大颗粒直径达10mm。液体无剪切流动，泵自身部件磨损小。对输送物损伤小，可输送污泥和生命体如小鱼苗之类。
3、不需灌引水，自吸能力强，吸程高达7m，长时间干呼吸，对泵不损坏。一旦超负荷，泵便会自动停机，负荷恢复正常时，能自动启动运行，具有自我保护功能（电动泵无此功能）。
4、气动隔膜泵扬程达50m，电动泵达30m，出口压力最大可达0.6mpa。扬程、流量可通过气阀开度实现无级调节，气压调节在1-7kgf/cm2之间电动泵无此功能，进口需装调节阀控制。
5、气动隔膜泵可以浸没在介质中工作，无电源通过，安全可靠（电动泵无此性能）。
6、气动隔膜泵不需电源，更适合易燃、易爆场合的介质输送。
三、QBY型工程塑料隔膜泵主要用途
1、 泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、 泵吸油漆、树胶、颜料。
3、 粘合剂和胶水、全部种类可用泵吸取。
4、 各种瓦、瓷、砖器及陶器釉浆。
5、 油井钻好后，用泵吸沉积物及灌浆。
6、 泵吸各种乳剂和填料。
7、 泵吸各种污水。
8、 用泵为油轮，驳船清仓吸取仓内污水。
9、 啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、 泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、 各种橡胶浆。
12、 各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、 各种剧毒、易燃、易挥发液体。
14、 各种强酸、强碱、强腐蚀液体。
15、 各种高温液体最高可耐150℃。
16、 作为各种固体液分离设备和前级送压装置。
四、QBY型工程塑料隔膜泵型号意义：
 |
五、QBY型工程塑料隔膜泵性能参数:
|
型号
|
最大流量
(m3/h) |
吸程
(m) |
最高扬程
(m) |
最大允许通过颗粒直径
(mm) |
最大供气压力(MPa)
|
|
QBY-10
|
0.8
|
5
|
50
|
1
|
0.7
|
|
QBY-15
|
1.0
|
5
|
50
|
1
|
0.7
|
|
QBY-25
|
2.4
|
7
|
50
|
2.5
|
0.7
|
|
QBY-40
|
8.0
|
7
|
50
|
4.5
|
0.7
|
|
QBY-50
|
12
|
7
|
50
|
8
|
0.7
|
|
QBY-65
|
16
|
7
|
50
|
8
|
0.7
|
|
QBY-80
|
24
|
7
|
50
|
10
|
0.7
|
|
QBY-100
|
30
|
7
|
50
|
10
|
0.7
|
六、QBY系列工程塑料隔膜泵结构图
 |
|
1 |
进 气 口 |
4 |
圆 球 |
7 |
连 杆 |
10 |
泵进口 |
|
2 |
配气阀体 |
5 |
球 座 |
8 |
连杆铜套 |
11 |
排气口 |
|
3 |
配 气 阀 |
6 |
隔 膜 |
9 |
中间支架 |
|
|

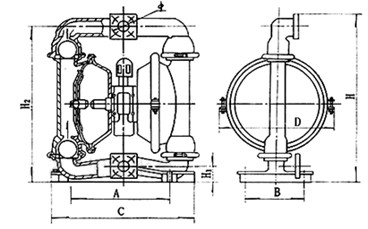

七、QBY系列工程塑料隔膜泵安装尺寸
 |
|
型号 |
A |
B |
C |
D |
H |
H1 |
H2 |
Φ |
底肢 |
泵进口尺寸 |
泵出口尺寸 |
进气口 |
重量 |
|
QBY-10 |
140 |
- |
180 |
150 |
225 |
18 |
200 |
- |
Φ8 |
3/8’(丝扣) |
3/8’(丝扣) |
8 |
7 |
|
QBY-15 |
140 |
- |
180 |
150 |
225 |
18 |
200 |
- |
Φ8 |
1/2’(丝扣) |
1/2’(丝扣) |
8 |
7 |
|
QBY-25 |
220 |
170 |
365 |
200 |
480 |
45 |
460 |
- |
Φ10 |
1’(丝扣) |
1’(丝扣) |
10 |
20 |
|
QBY-40 |
220 |
170 |
365 |
250 |
480 |
45 |
460 |
- |
Φ10 |
11/2’(丝扣) |
11/4’(丝扣) |
10 |
24 |
|
QBY-50 |
340 |
230 |
570 |
340 |
740 |
80 |
700 |
110 |
Φ12 |
2’(法兰) |
2’(法兰) |
14 |
50 |
|
QBY-65 |
340 |
230 |
570 |
340 |
740 |
80 |
700 |
110 |
Φ12 |
21/2’(法兰) |
21/2’(法兰) |
14 |
56 |
|
QBY-80 |
360 |
240 |
600 |
450 |
900 |
105 |
860 |
175 |
Φ14 |
3’(法兰) |
3’(法兰) |
16 |
70 |
|
QBY-100 |
360 |
240 |
600 |
450 |
930 |
105 |
860 |
750 |
Φ14 |
4’(法兰) |
4’(法兰) |
16 |
78 |

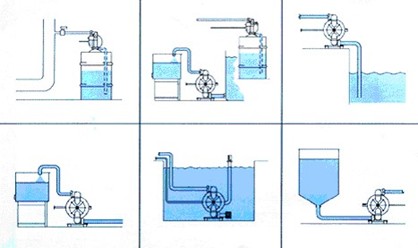

八、QBY系列工程塑料隔膜泵安装图
