一、ZWL直联式自吸排污泵概述：

ZWL直联式自吸排污泵是在反复研究国内同类技术的基础上开发成功的一种结构新颖的产品。该泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可象一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质最理想的杂质泵。

二、ZWL直联式自吸排污泵特点：

1、结构紧凑。ZWL直联式自吸排污泵为卧式结构、机泵一体、外型美观、占地面积少，与普通自吸泵比较，占地面积减少30%。如采用IP54户外电机则无需泵房，可置于户外使用。

2、运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动，低噪音、延长了轴承的使用寿命，改善了使用环境。

3、轴封采用优质机械密封，动、静环由硬质合金制成，耐磨无泄漏、使用寿命长。

4、采用先进水力模型、具有效率高、性能好等特点。

5、安装使用维护方便。吐出管路不需要装止回阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。

6、结构独特、自吸性能好，工作前只需保证泵体内储有定量引液即可。

三、ZWL直联式自吸排污泵使用范围：

1、环境湿度 50℃，介质温度 80℃特要求可达 200℃。

2、介质PH值铸铁材质为6－9，不锈钢为2－13。

3、介质重度不超过1240千克／m3。

4、自吸高度不能超过规定值4.5-5.5米，吸入管长度为 10米。

5、通过能力悬浮颗粒直径为泵口径的60％，纤维长度为泵口径的5倍。

四、ZWL直联式自吸排污泵工作原理：

ZWL直联式自吸排污泵的工作原理：泵体内设有储液腔，并通过上方回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵启动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

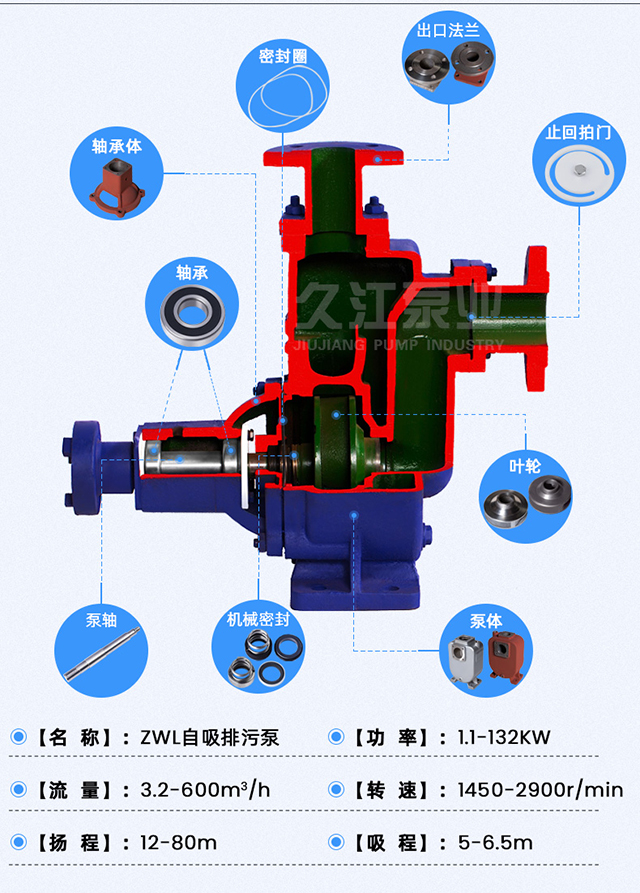

五、ZWL直联式自吸结构图与技术参数

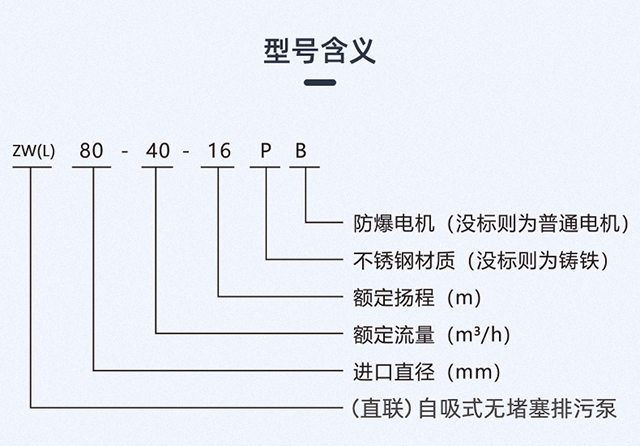

六、ZWL直联式自吸排污泵型号意义：

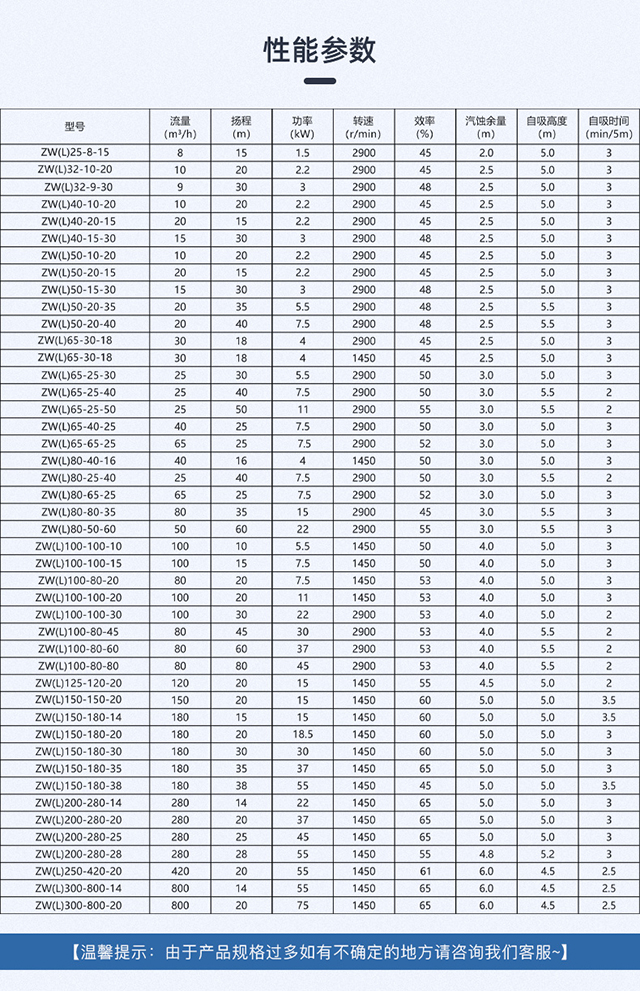

七、ZWL直联式自吸排污泵性能参数：

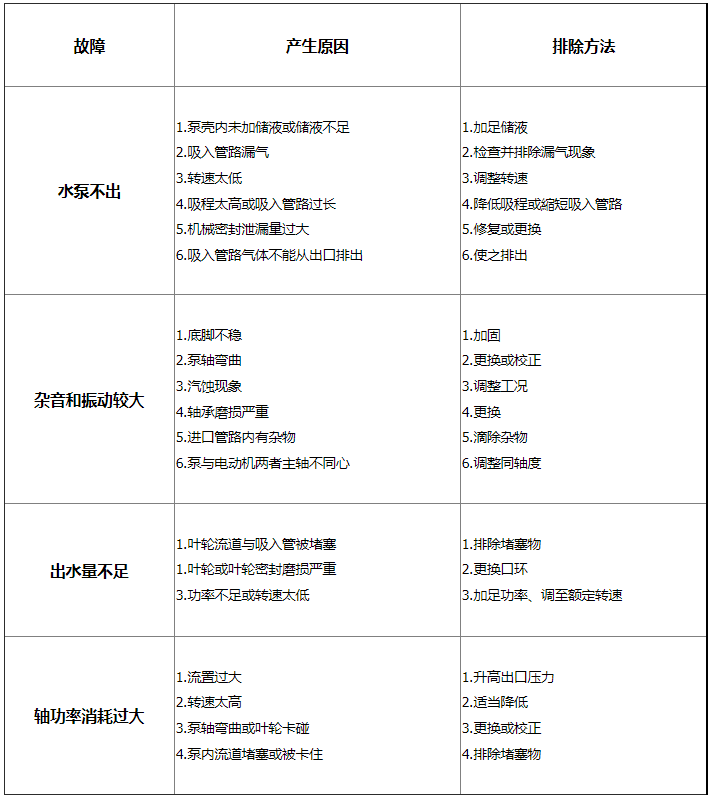

八、故障与排除：

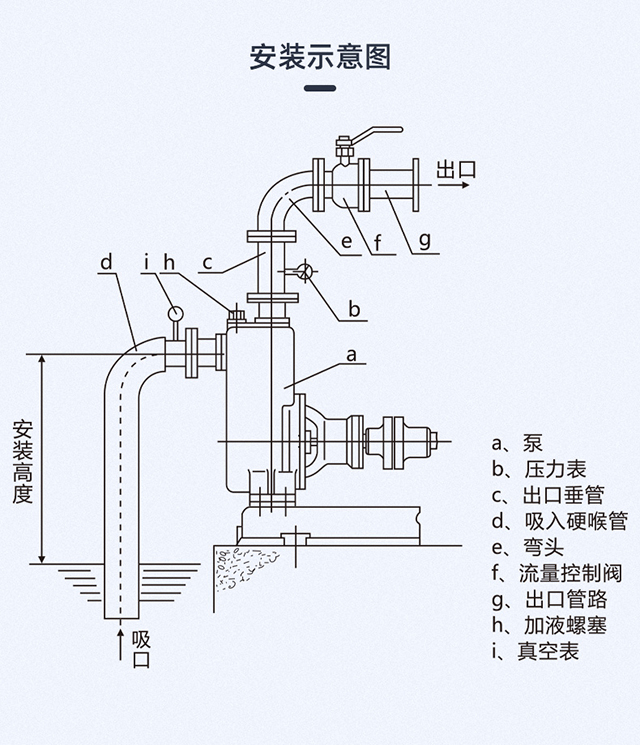

九、安装与使用:
