衬氟QBY/QBK气动隔膜泵

QBY/QBK型气动隔膜泵是久江泵业研发生产的新型第三代隔膜泵,该泵具有使用寿命长、压力足、噪音低、做工精细、不会停顿等优点,即能抽送流动的液体,又能输送一些不易流动的介质,具有(潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵)等输送机械的许多优点。
产品介绍
产品介绍

【一、QBY/QBK气动隔膜泵概述:】



1、QBY3/QBY型气动隔膜泵是久江泵业研发生产的新型第三代隔膜泵,该泵具有使用寿命长、压力足、噪音低、做工精细、不会停顿等优点,即能抽送流动的液体,又能输送一些不易流动的介质,具有(潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵)等输送机械的许多优点。



2、QBY/QBK型气动隔膜泵主要用途:

1、泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等
2、泵吸油漆、颜料、胶水、粘合剂等
3、泵吸各种瓦、瓷、砖器及陶器釉浆等
4、泵吸各种磨料、腐蚀剂、清洗剂等
5、泵吸各种污水、水泥灌浆及灰浆等
6、泵吸各种剧毒、易燃、易挥发液体等
7、泵吸各种强酸、强碱、强腐蚀液体等
8、作为各种固液分离设备的前级送压装置

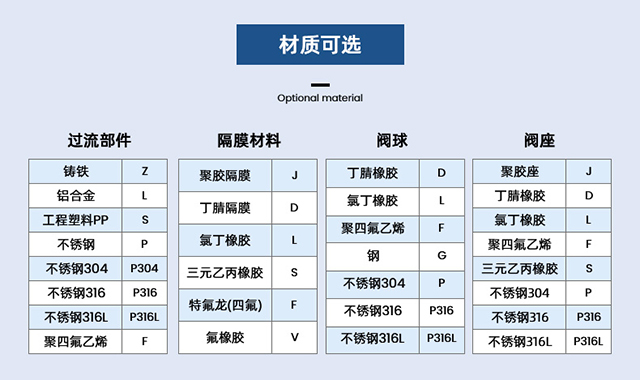

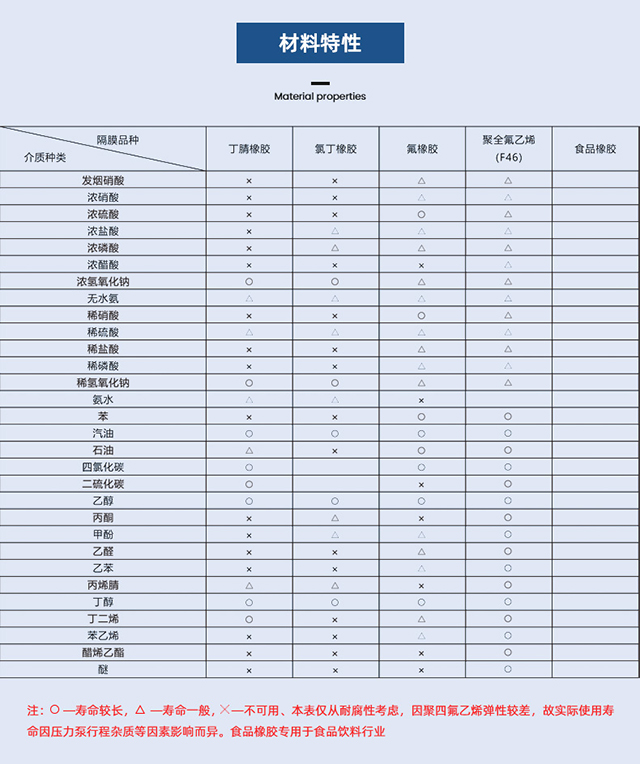

3、QBY/QBK型不锈钢气动隔膜泵材质







【二、QBY3/QBK气动隔膜泵特点:】


1、不需灌引水,吸程高达7米,扬程达60米,出口压力≧6bar


2、流动宽敞,通过性能好,允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时,对泵磨损甚微;


3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)


4、该泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全;


5、不必用电,在易燃、易爆场所使用安全可靠


6、可以浸没在介质中工作


7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;


8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;


9、可输送较粘的液体(粘度在1万厘泊以下);


10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点;

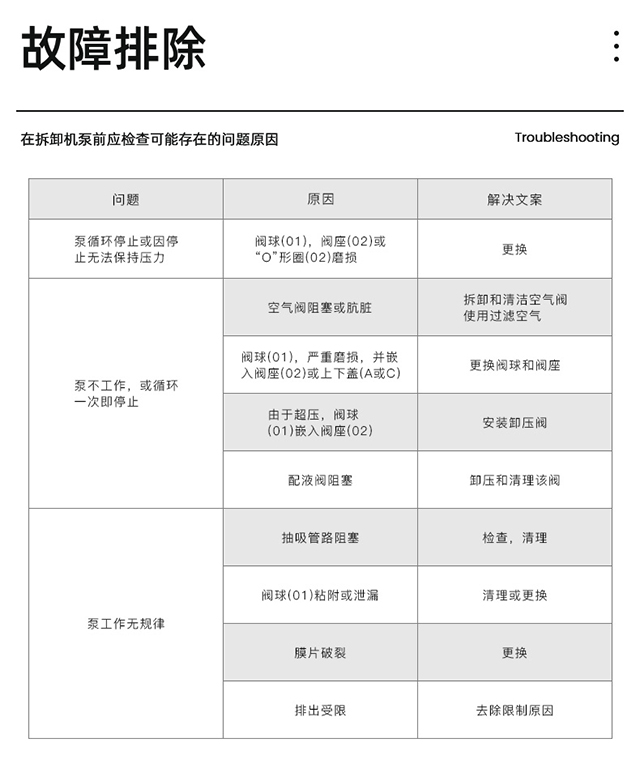

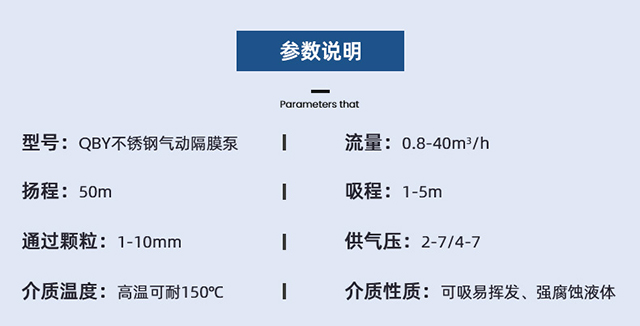

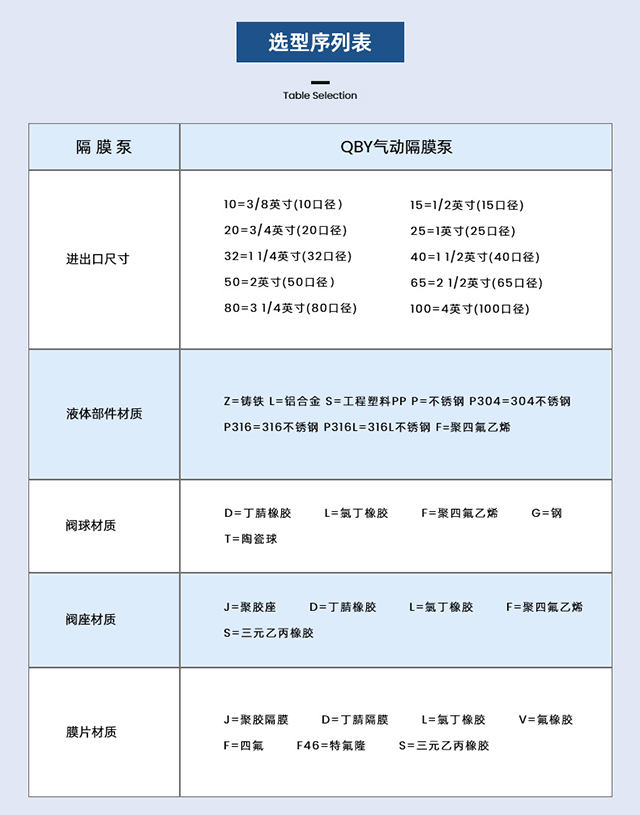

【三、QBY3/QBK气动隔膜泵性能参数:】

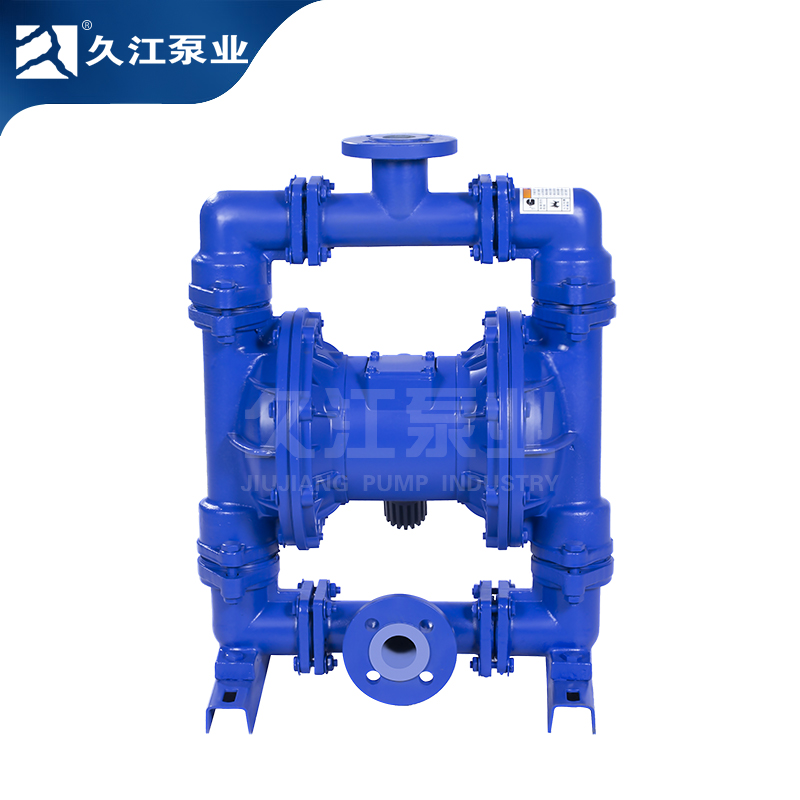

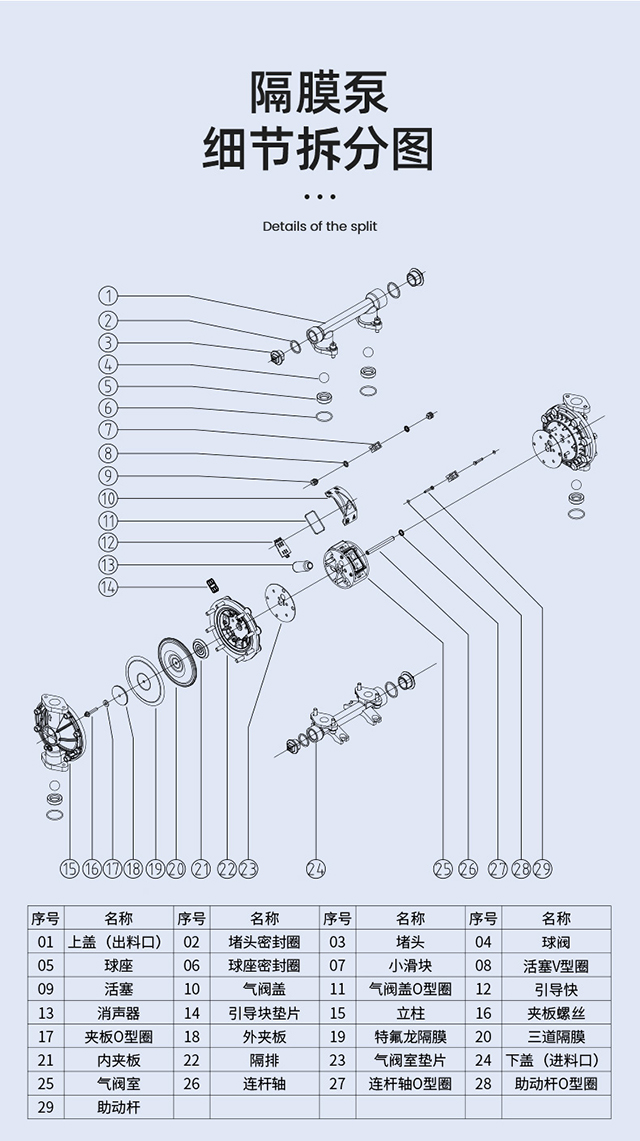

【四、QBY3/QBK气动隔膜泵外形及配件图:】


1、气动隔膜泵配件:膜片 球 球座










【五、QBY3/QBK型气动隔膜泵的工作原理图及示意图:】


1、QBY3/QBK型气动隔膜泵的两个对称各种腔中,各装有一块有弹性的隔膜6,联杆7将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从其隔膜的背后排出泵外;一旦到达行程终点,配气机构则自动地将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。


QBY1




2、QBY3/QBK型气动隔膜泵动态示意图



undefined

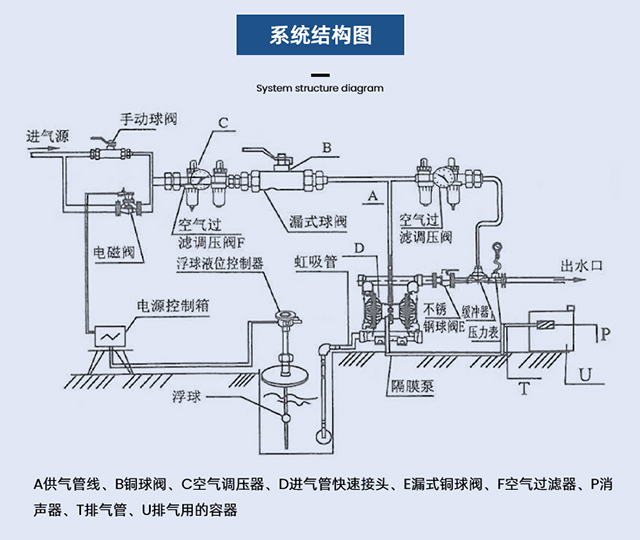

3、QBY3/QBK型气动隔膜泵系统连接示意图

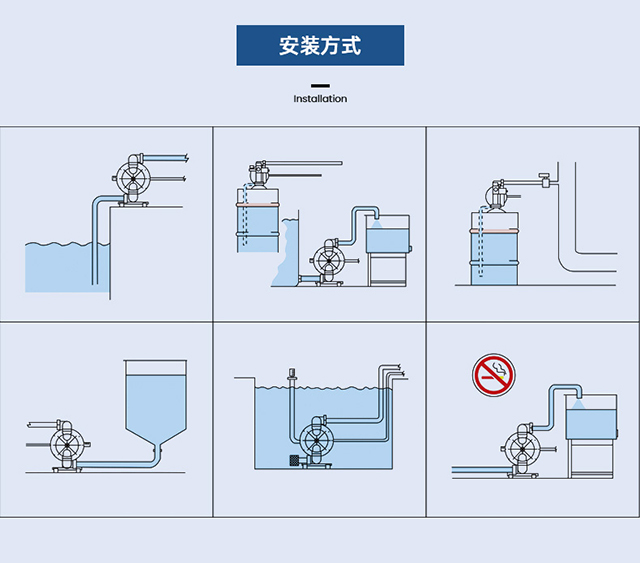

【七、QBY3/QBK型气动隔膜泵的安装方式:】





1、QBY3/QBK气动隔膜泵安装方式图1。           (将液体从A容器抽送到B容器可用此法)



QBY3



3、QBY3/QBK气动隔膜泵 安装方式图3。  (高粘稠液体可采用此种方法将液位提高,使液料容易抽出)


QBY5
