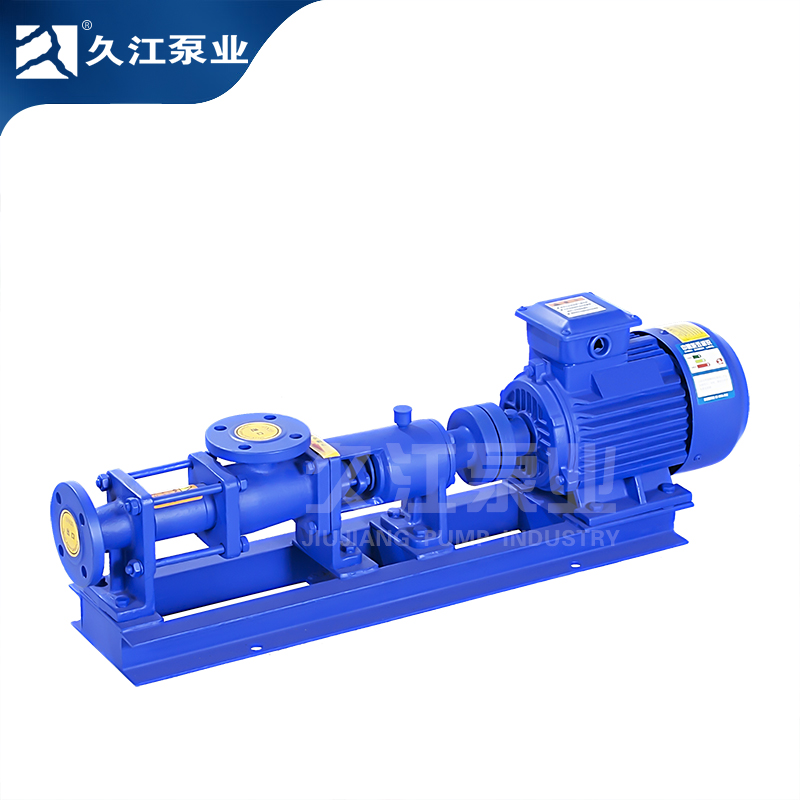

G型铸铁单螺杆泵

说明书下载

产品概述

G系列单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，噪声低，容积保持不变，压力稳定，因而不会产生涡流和搅动，介质不会被破坏固有结构。因定子选用多种弹性材料制成，所以浙江久江泵业螺杆泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。

产品优点

·连续低脉动输送，不受压力与粘度波动影响。
·应用范围广，可输送流动甚至非流动性物料。
·介质在泵送过程中不会被搅动，不受挤压和剪切。
·效率高，输送量与转速成正比，可变频调节输送量。
·大部分的液体都可以在最小的搅动和脉动下进行泵送。
·易维护检修，拥有高压输送能力。

适用范围

·石油行业：稠油输送、油气混输、油水分离和废油回收系统等。
·化工及制药：各类膏状物、乳状液、悬浮液等。
·环境工程：各种污水输送、脱水污泥输送、絮凝剂及其化学制剂的计量投加等。
·矿产工程：钛白粉、高岭土、碳酸钙等的生产设备等。
·食品工业：乳制品、果汁、果泥、菜酱、啤酒等。

·造纸行业：原料设备、造浆及废水处理等。

性能参数

固定转速时的性能参数：

型号	流量 (m³/h)	压力 (Mpa)	允许最高转速 (r/min)	电机功率 (kW)	必需汽蚀余量 (m)	进口法兰通径 (mm)	出口法兰通径 (mm)	允许颗粒直径 (mm)	允许纤维长度 (mm)
G20-1	0.8	0.6	960	0.75	4	25	25	1.5	25
G20-2		1.2		1.5
G25-1	2	0.6	960	1.5		32	25	2	30
G25-2		1.2		2.2
G30-1	5	0.6	960	2.2		50	40	2.5	35
G30-2		1.2		3
G35-1	8	0.6	960	3		65	50	3	40
G35-2		1.2		4
G40-1	12	0.6	960	4		80	65	3.8	45
G40-2		1.2		5.5
G50-1	20	0.6	960	5.5	4.5	100	80	5	50
G50-2		1.2		7.5
G60-1	30	0.6	960	11	5	125	100	6	60
G60-2		1.2		15
G70-1	45	0.6	720	11		150	125	8	70
G70-2		1.2		15
G85-1	60	0.6	720	15		150	150	10	80
G85-2		1.2	450	22
G105-1	80	0.6	400	22		200	200	15	110
G105-2		1.2	350	30
G135-1	120	0.6	350	37		250	250	20	150
G135-2		1.2	280

单级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数：

型号	压力0.3Mpa			压力0.6Mpa			可调转速
型号	转速 (r/min)	流量 (m³/h)	电动机功率 (kW)	转速 (r/min)	流量 (m³/h)	电动机功率 (kW)	转速 (r/min)	流量 (m³/h)	电动机功率 (kW)
G20-1	960	0.96	0.75-6级/齿轮箱	960	0.8	0.75-6级/齿轮箱	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8级/齿轮箱	720	0.5	0.75-8级/齿轮箱
	510	0.4	0.55-4级/齿轮箱	510	0.3	0.75-4级/齿轮箱
G25-1	960	2.4	0.75-6级/齿轮箱	960	2	1.5-6级/齿轮箱	125～1250	0.1～3	1.5
	720	1.5	0.55-8级/齿轮箱	720	1.27	1.1-8级/齿轮箱
	510	1.08	0.55-4级/齿轮箱	510	0.9	1.1-4级/齿轮箱
G30-1	960	3.6	1.5-6级/齿轮箱	960	3	2.2-6级/齿轮箱	125～1250	0.2～4	2.2
	720	2.28	1.1-8级/齿轮箱	720	1.9	1.5-8级/齿轮箱
	510	1.63	1.1-4级/齿轮箱	510	1.35	1.5-4级/齿轮箱
G35-1	720	4.8	2.2-8级/齿轮箱	720	4.04	3-8级/齿轮箱	125～890	0.3～5	3
	510	3.36	1.5-4级/齿轮箱	510	2.8	2.2-4级/齿轮箱
	380	1.92	1.1-4级/齿轮箱	380	1.6	1.5-4级/齿轮箱
G40-1	510	6.8	2.2-4级/齿轮箱	510	5.6	3-4级/齿轮箱	125～890	0.3～10	4
	380	5.1	1.5-4级/齿轮箱	380	4	2.2-4级/齿轮箱
	252	2.65	1.1-6级/齿轮箱	252	2.2	1.5-6级/齿轮箱
G50-1	510	13.8	4-4级/齿轮箱	510	11.5	5.5-4级/齿轮箱	80～750	1～18	5.5
	380	10.2	4-4级/齿轮箱	380	7.5	5.5-4级/齿轮箱
	252	5.6	3-6级/齿轮箱	252	4.4	5.5-6级/齿轮箱
G60-1	510	20.8	7.5-4级/齿轮箱	510	16	11-4级/齿轮箱	63～630	1～20	11
	380	15.6	7.5-4级/齿轮箱	380	12	11-4级/齿轮箱
	252	7.8	5.5-6级/齿轮箱	252	6	7.5-6级/齿轮箱
G70-1	510	26	11-4级/齿轮箱	510	20	11-4级/齿轮箱	56～560	1～22	11
	380	17	7.5-4级/齿轮箱	380	13	11-4级/齿轮箱
	252	9.1	7.5-6级/齿轮箱	252	7	7.5-6级/齿轮箱
G85-1	380	32	11-4级/齿轮箱	380	25	15-4级/齿轮箱	37～370	2～24	15
	252	21	7.5-6级/齿轮箱	252	16	11-6级/齿轮箱
	189	11	5.5-8级/齿轮箱	189	8	11-8级/齿轮箱
G105-1	380	80	15-4级/齿轮箱	380	65	22-4级/齿轮箱	29～290	3～50	22
	252	44	15-6级/齿轮箱	252	34	22-6级/齿轮箱
	189	29	11-8级/齿轮箱	189	22	15-8级/齿轮箱
G135-1	380	132	37-4级/齿轮箱	380	120	45-4级/齿轮箱	18～180	3～56	45
	252	95	30-6级/齿轮箱	252	80	37-6级/齿轮箱
	189	65	18.5-6级/齿轮箱	189	53	30-8级/齿轮箱

双级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数：

型号	压力0.3Mpa			压力0.6Mpa			可调转速
型号	转速 (r/min)	流量 (m³/h)	电动机功率 (kW)	转速 (r/min)	流量 (m³/h)	电动机功率 (kW)	转速 (r/min)	流量 (m³/h)	电动机功率 kW)
G20-1	960	0.96	0.75-6级/齿轮箱	960	0.8	0.75-6级/齿轮箱	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8级/齿轮箱	720	0.5	0.75-8级/齿轮箱
	510	0.4	0.55-4级/齿轮箱	510	0.3	0.75-4级/齿轮箱
G25-1	960	2.4	0.75-6级/齿轮箱	960	2	1.5-6级/齿轮箱	125～1250	0.1～3	1.5
	720	1.5	0.55-8级/齿轮箱	720	1.27	1.1-8级/齿轮箱
	510	1.08	0.55-4级/齿轮箱	510	0.9	1.1-4级/齿轮箱
G30-1	960	3.6	1.5-6级/齿轮箱	960	3	2.2-6级/齿轮箱	125～1250	0.2～4	2.2
	720	2.28	1.1-8级/齿轮箱	720	1.9	1.5-8级/齿轮箱
	510	1.63	1.1-4级/齿轮箱	510	1.35	1.5-4级/齿轮箱
G35-1	720	4.8	2.2-8级/齿轮箱	720	4.04	3-8级/齿轮箱	125～890	0.3～5	3
	510	3.36	1.5-4级/齿轮箱	510	2.8	2.2-4级/齿轮箱
	380	1.92	1.1-4级/齿轮箱	380	1.6	1.5-4级/齿轮箱
G40-1	510	6.8	2.2-4级/齿轮箱	510	5.6	3-4级/齿轮箱	125～890	0.3～10	4
	380	5.1	1.5-4级/齿轮箱	380	4	2.2-4级/齿轮箱
	252	2.65	1.1-6级/齿轮箱	252	2.2	1.5-6级/齿轮箱
G50-1	510	13.8	4-4级/齿轮箱	510	11.5	5.5-4级/齿轮箱	80～750	1～18	5.5
	380	10.2	4-4级/齿轮箱	380	7.5	5.5-4级/齿轮箱
	252	5.6	3-6级/齿轮箱	252	4.4	5.5-6级/齿轮箱
G60-1	510	20.8	7.5-4级/齿轮箱	510	16	11-4级/齿轮箱	63～630	1～20	11
	380	15.6	7.5-4级/齿轮箱	380	12	11-4级/齿轮箱
	252	7.8	5.5-6级/齿轮箱	252	6	7.5-6级/齿轮箱
G70-1	510	26	11-4级/齿轮箱	510	20	11-4级/齿轮箱	56～560	1～22	11
	380	17	7.5-4级/齿轮箱	380	13	11-4级/齿轮箱
	252	9.1	7.5-6级/齿轮箱	252	7	7.5-6级/齿轮箱
G85-1	380	32	11-4级/齿轮箱	380	25	15-4级/齿轮箱	37～370	2～24	15
	252	21	7.5-6级/齿轮箱	252	16	11-6级/齿轮箱
	189	11	5.5-8级/齿轮箱	189	8	11-8级/齿轮箱
G105-1	380	80	15-4级/齿轮箱	380	65	22-4级/齿轮箱	29～290	3～50	22
	252	44	15-6级/齿轮箱	252	34	22-6级/齿轮箱
	189	29	11-8级/齿轮箱	189	22	15-8级/齿轮箱
G135-1	380	132	37-4级/齿轮箱	380	120	45-4级/齿轮箱	18～180	3～56	45
	252	95	30-6级/齿轮箱	252	80	37-6级/齿轮箱
	189	65	18.5-6级/齿轮箱	189	53	30-8级/齿轮箱

说明：

·以上性能参数是常温清水试验时的试验数据。
·对于不同的介质、不同的转速，性能参数都将变化，其流量值与浓度、粘度成反比，与转速成正比。
·用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型，或者和浙江久江泵业客服协商来决定泵的类型。
