ZWC/ZXC柴油机自吸排污泵
一、【ZWC/ZXC柴油机自吸排污泵】产品概述：
ZWC柴油机自吸排污泵集自吸和无堵塞排污于一身，既可象一般清水自吸泵那样不需按底阀，不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物，完全减轻工人的劳动强度，而且使用、移动、安装方便、极少维修、性能稳定。而且使用、移动、安装方便、极少维修、性能稳定。配合柴油机的可移动性，不需引用电线的原因，更是提高了该泵的灵活性。
二、【ZWC/ZXC柴油机自吸排污泵】使用范围：
①环境温度≤45℃，介质温度≤60℃。
②介质PH值铸铁泵为6～9，不锈钢泵为1～14。
③通过颗粒最大直径为泵口径的60%，纤维长度为口径的5倍。
④介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。
三、【ZWC/ZXC柴油机自吸排污泵】型号意义：
50 ZWC/ZXC 10 - 20
| | | |
| | | |______ 扬程 20 m
| | |
| | |__________ 额定流量10（m3/h）
| |
| |_____________ 柴油机式自吸排污泵
|
|_________________ 进水口径50（mm）
四、【ZWC/ZXC柴油机自吸排污泵】结构及工作原理:
ZWC/ZXC柴油机自吸排污泵主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。
五、【ZWC/ZXC柴油机自吸排污泵】外观图：

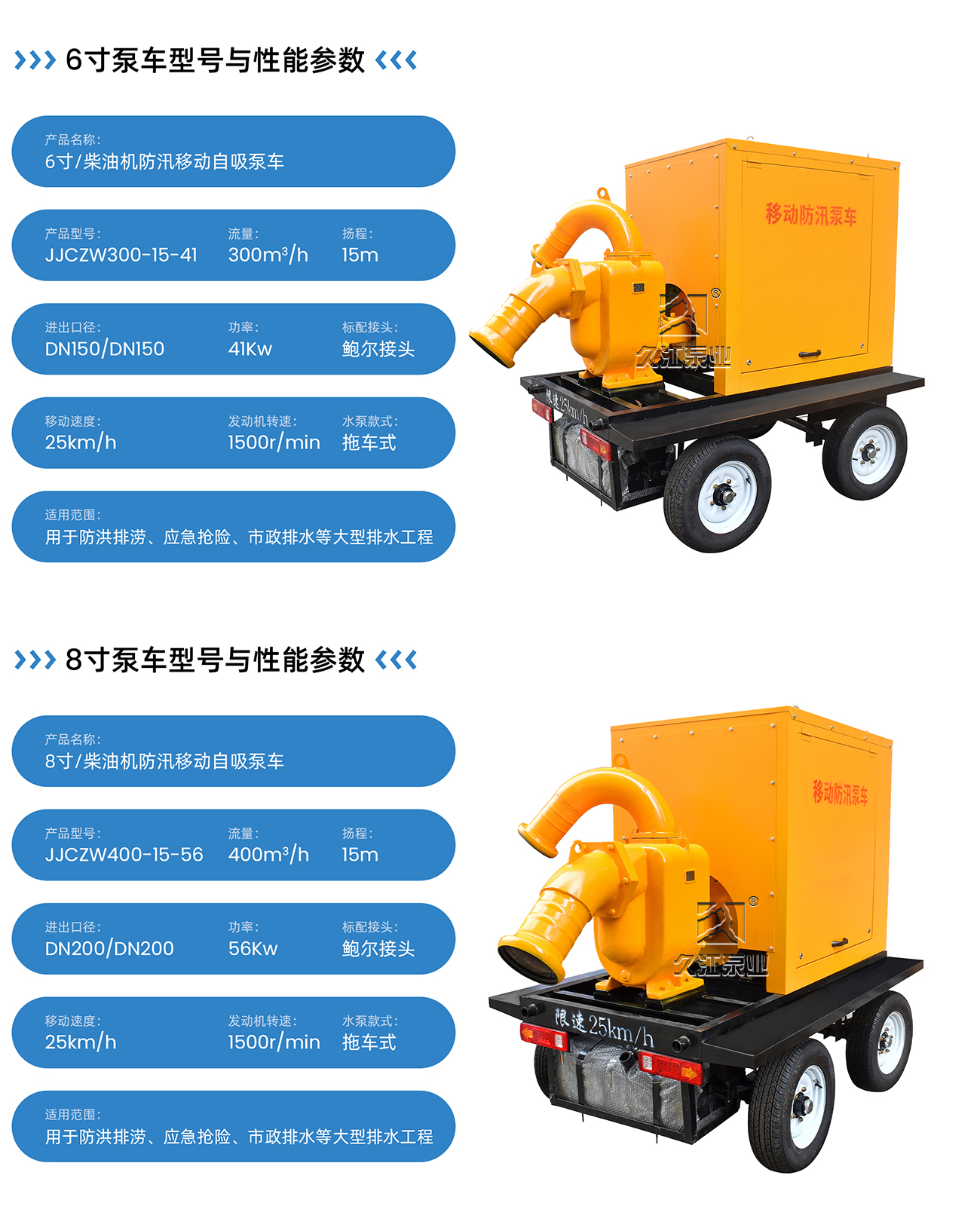

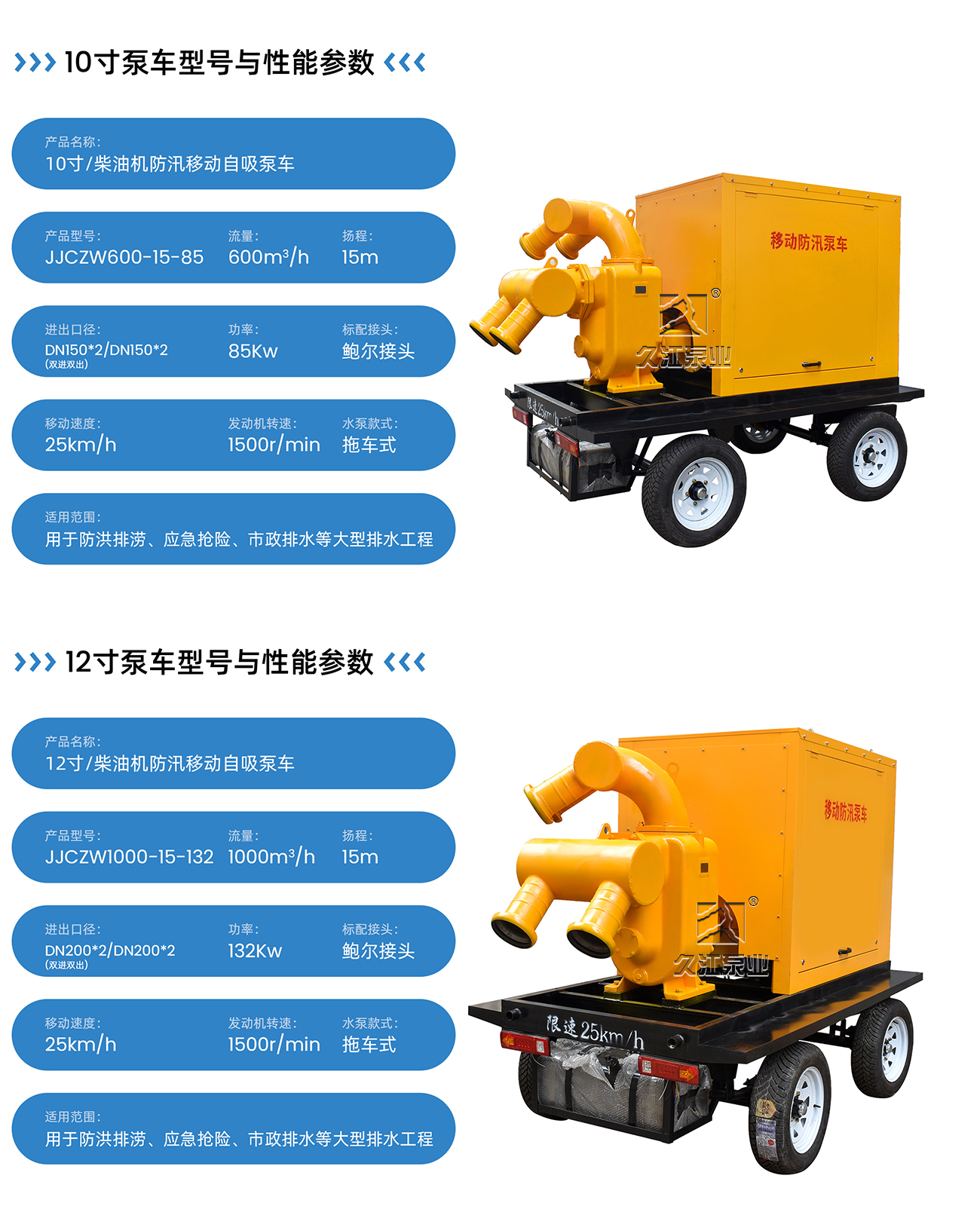

1、多缸大马力柴油机自吸排污泵外型

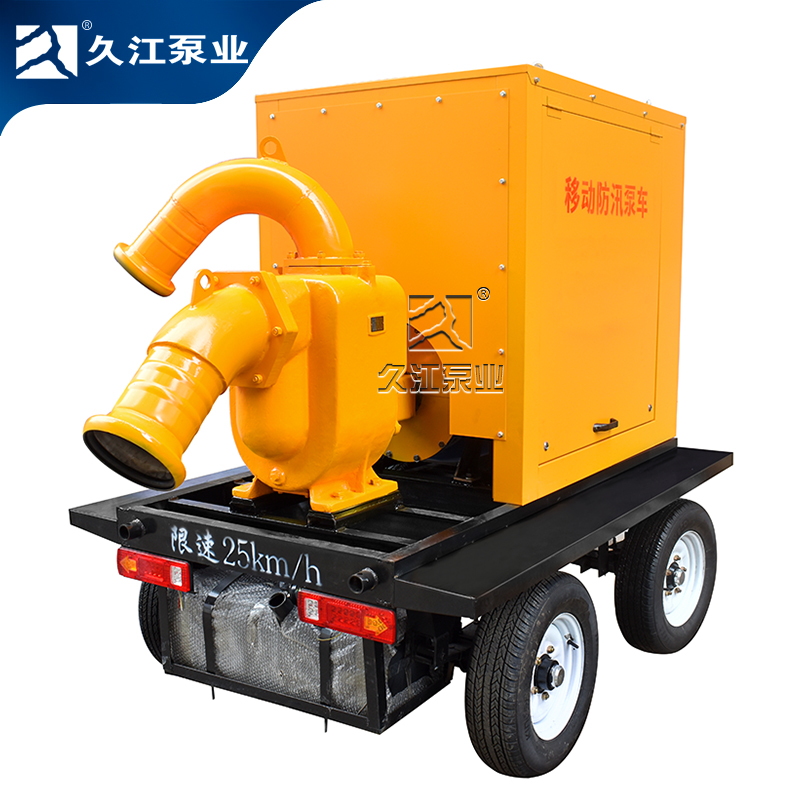

2、单缸移动式柴油机自吸排污泵外型
六、【ZWC/ZXC柴油机自吸排污泵】型号参数：
|
型号 |
流量 |
扬程 |
功率 |
效率 |
汽蚀余量 |
|
ZWC25-8-15 |
8 |
15 |
2.2 |
45 |
2.0 |
|
ZWC32-5-20 |
5 |
20 |
2.2 |
45 |
2.5 |
|
ZWC32-10-20 |
10 |
20 |
2.2 |
45 |
2.5 |
|
ZWC32-9-30 |
9 |
30 |
3 |
48 |
2.5 |
|
ZWC40-10-20 |
10 |
20 |
2.2 |
45 |
2.5 |
|
ZWC40-20-15 |
20 |
15 |
2.2 |
45 |
2.5 |
|
ZWC40-15-30 |
15 |
30 |
3 |
48 |
2.5 |
|
ZWC50-10-20 |
10 |
20 |
2.2 |
45 |
2.5 |
|
ZWC50-20-12 |
20 |
12 |
2.2 |
45 |
2.5 |
|
ZWC50-15-30 |
15 |
30 |
3 |
48 |
2.5 |
|
ZWC50-20-35 |
20 |
35 |
5.5 |
48 |
2.5 |
|
ZWC65-30-18 |
30 |
18 |
4 |
45 |
2.5 |
|
ZWC65-25-30 |
25 |
30 |
5.5 |
50 |
3.0 |
|
ZWC65-25-40 |
25 |
40 |
7.5 |
50 |
3.0 |
|
ZWC65-40-25 |
40 |
25 |
7.5 |
50 |
3.0 |
|
ZWC65-65-25 |
65 |
25 |
7.5 |
52 |
3.0 |
|
ZWC80-40-16 |
40 |
16 |
4 |
50 |
3.0 |
|
ZWC80-40-25 |
40 |
25 |
7.5 |
50 |
3.0 |
|
ZWC80-25-40 |
25 |
40 |
7.5 |
50 |
3.0 |
|
ZWC80-65-25 |
65 |
25 |
7.5 |
52 |
3.0 |
|
ZWC80-80-35 |
80 |
35 |
15 |
45 |
3.0 |
|
ZWC80-40-50 |
40 |
50 |
18.5 |
50 |
3.0 |
|
ZWC80-50-60 |
50 |
60 |
22 |
55 |
3.0 |
|
ZWC100-100-15 |
100 |
15 |
7.5 |
50 |
4.0 |
|
ZWC100-80-20 |
80 |
20 |
7.5 |
53 |
4.0 |
|
ZWC100-100-20 |
100 |
20 |
11 |
53 |
4.0 |
|
ZWC100-100-30 |
100 |
30 |
22 |
53 |
4.0 |
|
ZWC100-80-45 |
80 |
45 |
30 |
55 |
4.0 |
|
ZWC100-80-60 |
80 |
60 |
37 |
53 |
4.0 |
|
ZWC100-80-80 |
80 |
80 |
45 |
50 |
4.0 |
|
ZWC125-120-20 |
120 |
20 |
15 |
55 |
4.5 |
|
ZWC150-180-14 |
180 |
14 |
15 |
60 |
5.0 |
|
ZWC150-180-20 |
180 |
20 |
22 |
60 |
5.0 |
|
ZWC150-180-30 |
180 |
30 |
37 |
65 |
5.0 |
|
ZWC150-180-38 |
180 |
38 |
55 |
45 |
5.0 |
|
ZWC200-280-14 |
280 |
14 |
22 |
65 |
5.0 |
|
ZWC200-280-20 |
280 |
20 |
37 |
62 |
5.0 |
|
ZWC200-300-25 |
300 |
25 |
45 |
59 |
5.0 |
|
ZWC200-280-28 |
280 |
28 |
55 |
55 |
4.8 |
|
ZWC250-420-20 |
420 |
20 |
55 |
61 |
6.0 |
|
ZWC300-800-14 |
800 |
14 |
55 |
65 |
6.0 |
