污水自吸泵产品选型与说明

来源：久江泵业发布时间：2021-6-24 15:44:13

一、污水自吸泵产品介绍：

污水自吸泵集自吸和无堵塞排污于一身，既可象一般清水自吸泵那样不需按底阀，不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物，完全减轻工人的劳动强度，而且使用、移动、安装方便、极少维修、性能稳定。

二、污水自吸泵使用范围：

①环境温度≤45℃，介质温度≤60℃。
②介质PH值铸铁泵为6～9，不锈钢泵为1～14。
③通过颗粒最大直径为泵口径的60%，纤维长度为口径的5倍。
④介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。

三、污水自吸泵型号意义：

四、污水自吸泵结构及工作原理:

污水自吸泵主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

五、污水自吸泵型号参数：

型号	口径（mm）		流量	扬程	功率	吸程	转速
型号	进口	出口	(m3/h)	(m)	(KW)	(m)	(r/min)
ZW25-8-15	25	25	8	15	1.5	5.5	2900
ZW25-8-30	25	25	8	30	3	5.5	2900
ZW32-5-20	32	25	5	20	2.2	5.5	2900
ZW32-10-20	32	25	10	20	2.2	5.5	2900
ZW32-9-30	32	25	9	30	3	5.5	2900
ZW40-10-20	40	32	10	20	2.2	5.5	2900
ZW40-20-15	40	32	20	15	2.2	5.5	2900
ZW40-15-30	40	32	15	30	3	5.5	2900
ZW50-10-20	50	40	10	20	2.2	5.5	2900
ZW50-20-12	50	40	20	12	2.2	5.5	2900
ZW50-15-30	50	40	15	30	3	5.5	2900
ZW50-18-20	50	40	18	20	3	5.5	2900
ZW50-20-35	50	40	20	35	5.5	5.5	2900
ZW50-25-30	50	40	25	30	5.5	5.5	2900
ZW50-20-40	50	40	20	40	7.5	5.5	2900
ZW50-20-50	50	40	20	50	11	5.5	2900
ZW65-30-18	65	50	30	18	4	5.5	2900
ZW65-30-18	65	50	30	18	4	5.5	1450
ZW65-25-30	65	50	25	30	5.5	5.5	2900
ZW65-25-40	65	50	25	40	7.5	5.5	2900
ZW65-40-25	65	50	40	25	7.5	5.5	1450
ZW65-50-30	65	50	50	30	7.5	5.5	2900
ZW65-65-25	65	50	65	25	7.5	5.5	2900
ZW65-25-50	65	50	25	50	11	5.5	2900
ZW80-40-16	80	65	40	16	4	5.0	2900
ZW80-40-16	80	65	40	16	4	5.0	1450
ZW80-50-20	80	65	50	20	5.5	5.0	1450
ZW80-40-25	80	65	40	25	7.5	5.5	1450
ZW80-25-40	80	65	25	40	7.5	5.5	2900
ZW80-65-25	80	65	65	25	7.5	5.5	2900
ZW80-80-20	80	65	80	35	7.5	5.5	1450
ZW80-80-35	80	65	80	35	15	5.5	2900
ZW80-40-50	80	65	40	50	18.5	5.5	1450
ZW80-50-60	80	65	50	60	22	5.0	2900
ZW100-100-15	100	80	100	15	7.5	5.5	1450
ZW100-80-20	100	80	80	20	7.5	5.5	1450
ZW100-100-20	100	80	100	20	11	5.5	1450
ZW100-100-30	100	80	100	30	22	5.5	1450
ZW100-80-45	100	80	80	45	30	5.5	2900
ZW100-80-60	100	80	80	60	37	5.5	2900
ZW100-80-80	100	80	80	80	45	5.5	2900
ZW125-120-20	125	100	120	20	15	5.5	1450
ZW150-180-14	150	125	180	14	15	5.5	1450
ZW150-150-20	150	125	150	20	15	5.5	1450
ZW150-200-15	150	125	200	15	18.5	5.5	1450
ZW150-200-20	150	125	200	20	22	5.5	1450
ZW150-180-20	150	125	180	20	22	5.0	1450
ZW150-160-30	150	125	160	30	30	5.0	1450
ZW150-180-30	150	125	180	30	37	5.0	1450
ZW150-180-38	150	125	180	38	55	5.5	1450
ZW150-150-45	150	125	150	45	55	5.5	1450
ZW200-280-14	200	150	280	14	22	5.0	1450
ZW200-280-20	200	150	280	20	37	5.0	1450
ZW200-300-25	200	150	300	25	45	5.0	1450
ZW200-280-28	200	150	280	28	55	5.2	1450
ZW250-420-20	250	200	420	20	55	4.5	1450
ZW300-800-14	300	250	800	14	55	4.5	1450

六、污水自吸泵维护和拆装：

该泵的特点是结构简单可靠，经久耐用。在泵正常情况下，一般不需要经常拆幵保养。当发现故障后随时给予排除即可。

1.维护该泵时应注意几个主要部位:

a.滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。

b.前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。

c.机械密封：机械密封在不漏液的情况下，一般不应拆幵检查。若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其修复办法，可对磨擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是"O"'形橡胶密封圈（或缓冲垫）安装不当、或者变形老化所至。此时则需调整或更換"O'形密封圈进行重新装配。

2.自吸泵拆装顺序：

a.拆下电动机或脱出联轴器。

b.拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。

c.拆下叶轮螺母，拉出叶轮，检査叶轮和后密封环的径向间隙。

d.松出机械密封的紧定螵钉，拉出机械密封的动环部分，检查动、静环端面的贴合情况，检查“O"形密封圈〔或缓冲垫）的密封情况。

e.旋出联轴器的紧定螺母，拉出联轴器。

f.拆下轴承端盖,拆出泵轴和轴承。

g.安装时以相反顺序进行装配即可。

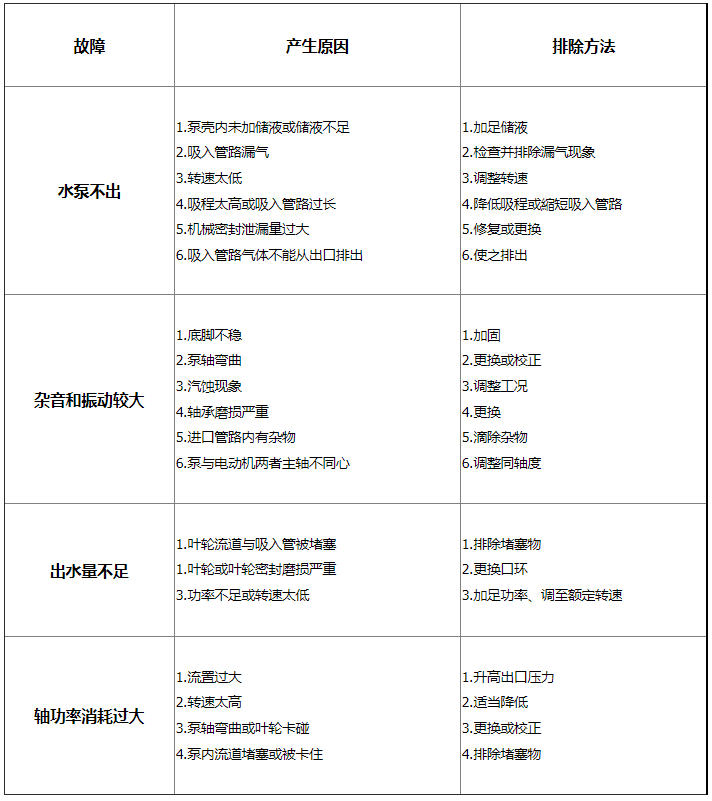

七、污水自吸泵故障与排除：
